САПР схем автоматики

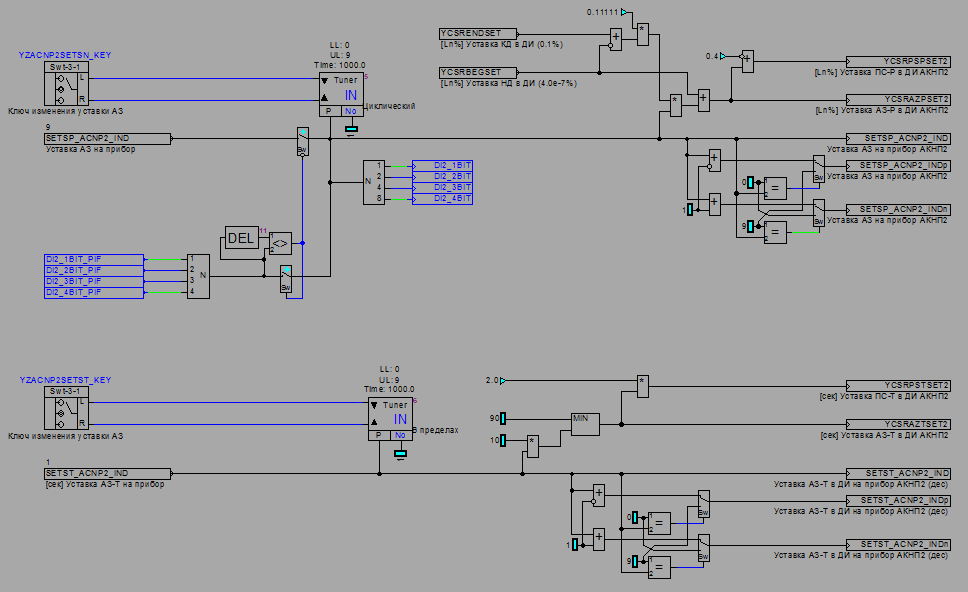

Работа с САПР схем автоматики заключается в создании схем из библиотечных элементов в графическом редакторе ЭНИКАД. Каждая такая схема визуально представляет логику моделируемого алгоритма. В случае использования базовых элементов получаемая схема соответствует стандартному представлению для логических схем, принятому в радиоэлектронике.

Использование рамки и стандартного чертежного штампа позволяет получать схемы, пригодные для последующего включения в отчетную документацию.

Специалистами ЭНИКО ТСО наработан набор библиотек элементов, представляющих собой понятия теории автоматического управления (например, апериодическое или дифференцирующее звено, интегратор). Также имеются библиотеки для моделирования модулей ТПТС и УКТС.

Пользователь может самостоятельно изготавливать библиотеки элементов для САПР. Каждый элемент библиотеки представляет собой набор из условного графического обозначения элемента, описания его свойств, переменных и реализуемого алгоритма. Описание алгоритма может представлять собой либо схему из элементов САПР моделей систем автоматики, либо текст подпрограммы на языке FORTRAN, либо просто интерфейс для подключения сторонней подпрограммы в виде объектного файла.
