Локальный тренажер по системам аварийного и планового расхолаживания (TH) и аварийного ввода бора (TJ)

В тренажере моделируется оборудование, расположенное снаружи и внутри гермооболочки реактора:

гидроемкости САОЗ ТН11(12-14)В01;
быстродействующие запорные задвижки ТН11,12,13,14S24, 25 и обратные клапаны ТН11,12,13,14S26,27;
баки аварийного запаса бора ТН11(12)В02;
насосы расхолаживания ТН11(12)D01;
спринклерные насосы TQ11(12)D01;
теплообменники планового и аварийного расхолаживания TH11(12)W01;
баки запаса концентрированного раствора бора TJ11(12)B01;
насосы аварийного ввода бора TJ11(12)D01;
насосы аварийного впрыска бора высокого давления TJ11(12)D02;
насос перемешивания и очистки (через СВО-6) баков TJ11(12)B01 - ТЕ38D01.

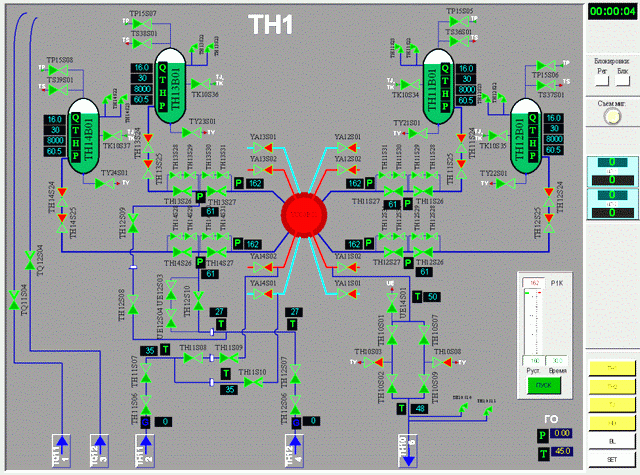

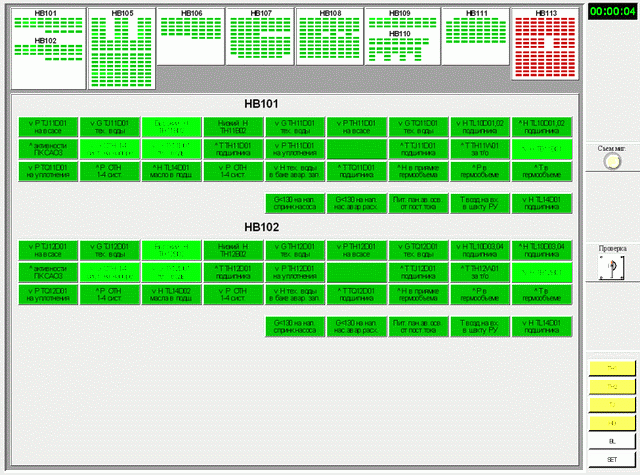

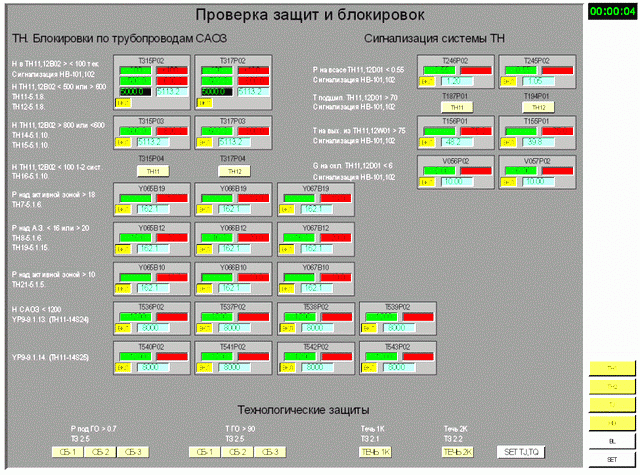

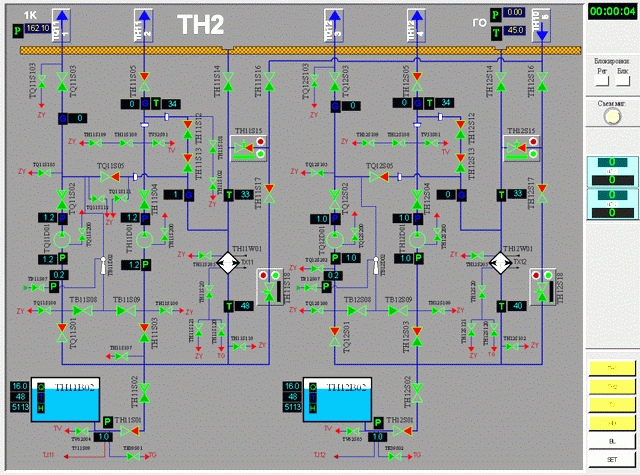

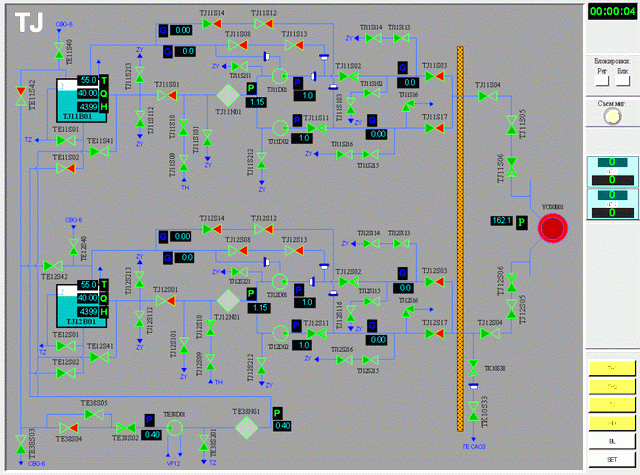

Моделируемые схемы представлены на 6 форматах.

Тренажер сдан в эксплуатацию в октябре 2001 г.
