Тренажер для подготовки оперативного персонала блока №3 ТЭЦ-27 ОАО "МОСЭНЕРГО" (ПГУ-450Т)

ЗАО "Интеравтоматика", ООО "ЭНИКО ТСО" и подразделение Industrial Solutions & Services фирмы Siemens AG осуществили внедрение полномасштабного компьютерного тренажера для обучения персонала энергоблока в нормальных и нештатных ситуациях, а также с целью исследования теплотехнических процессов, оптимизации работы оборудования и АСУ ТП.

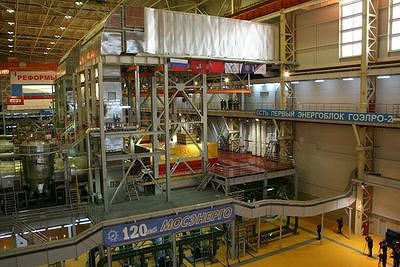

Состав моделируемого оборудования:

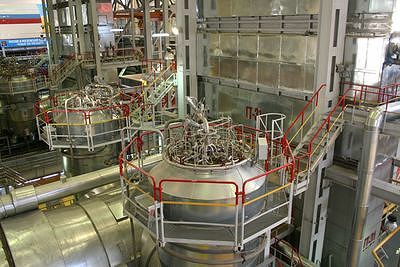

• две газотурбинные установки ГТЭ-160 с генераторами ТЗФГ-160-2МУЗ (ОАО ЛМЗ);
• два вертикальных двухконтурных котла-утилизатора П-107 (ОАО "ЗиО");
• паровая теплофикационная турбоустановка Т-150-7,5 с генератором ТЗФП-160-2МУЗ (ОАО СМ).

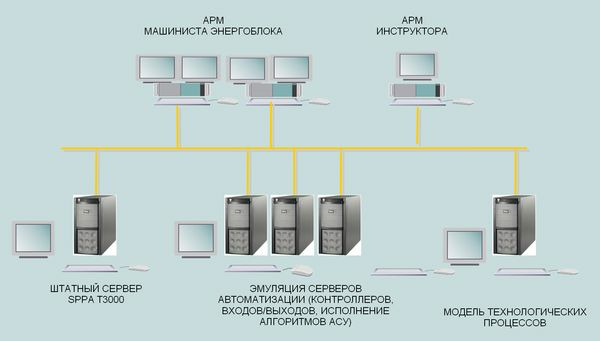

Структура тренажера:

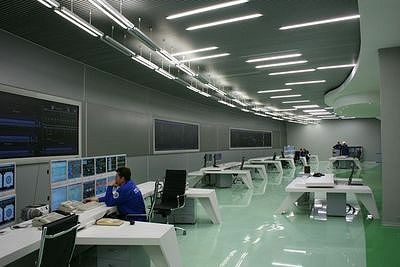

АСУ ТП энергоблока разработана и внедрена ЗАО "Интеравтоматика" на базе ПТК SPPA-T3000 фирмы SIEMENS.

• аналоговые сигналы - 1 188;
• дискретные сигналы - 628;
• регулирующие клапаны - 55;
• запорная арматура - 360;
• регуляторы с аналоговым выходом - 14;
• механизмы собственных нужд - 42.

Объем моделирования:

• HAD, HAG, HAH - пароводяной тракт котла-утилизатора;
• HNA - тракт дымовых газов котла-утилизатора;
• LCA, LCВ, LAC, LAB - основной конденсат и питательная вода;
• LBA, LBB - паропроводы высокого и низкого давления;
• LBF, LBG - подача пара на тепловые собственные нужды;
• LBD, NDD, LCN - пар и конденсат теплофикационного отбора паровой турбины;
• LBK, LCE - БРОУ высокого и низкого давления;
• LCQ - расширитель непрерывной продувки котла-утилизатора;
• LCR - добавок обессоленой воды в конденсатор;
• LFC - дренажный бак машзала;
• MAA - паровая турбина;
• MAG - конденсатор;
• MAJ - эжекторы;
• MAL - дренажи паровой турбины;
• MAV - маслосистема паровой турбины;
• MAW - подача пара на уплотнения;
• MAX - система регулирования паровой турбины;
• MKA - генераторы;
• NDA, NDB - сетевая вода;
• PAB, PCB - охлаждающая вода;
• BAC, BAT, BBA, BFA, BFB, BFT - электротехническое оборудование;
• MBL, MBA, MBM, MBR - системы основного тракта ГТУ;
• MBP, MBQ - газовое топливо и пилотный газ;
• MBV, MBX - маслосистема смазки и маслосистема регулирования ГТУ;
• MKG - охлаждение генераторов.

Особенностями тренажера являются:

• детальное моделирование технологических процессов с использованием подходов и принципов инженерных расчетов, выполненное при помощи САПР моделей теплогидравлических, автоматических и электрических схем, входящих в состав ЭНИКАД;
• полное соответствие тренажера реальной АСУ ТП по верхнему (сетевой обмен, графический интерфейс и аппаратная реализация рабочих станций АСУ ТП) и нижнему (контроллерному) уровням;
• широкое использование тренажеров в процессе наладки АСУ ТП;
• использование инструментальных средств SIMIT (SIEMENS) и ЭНИКАД (ЭНИКО ТСО).

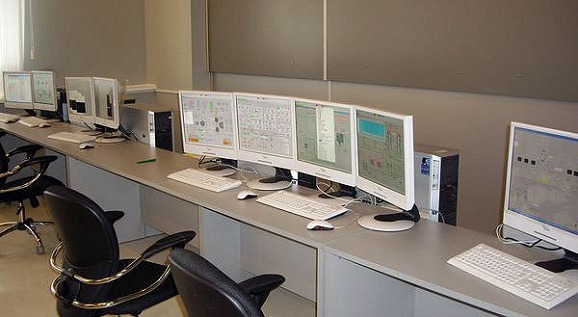

Конечный вид тренажера

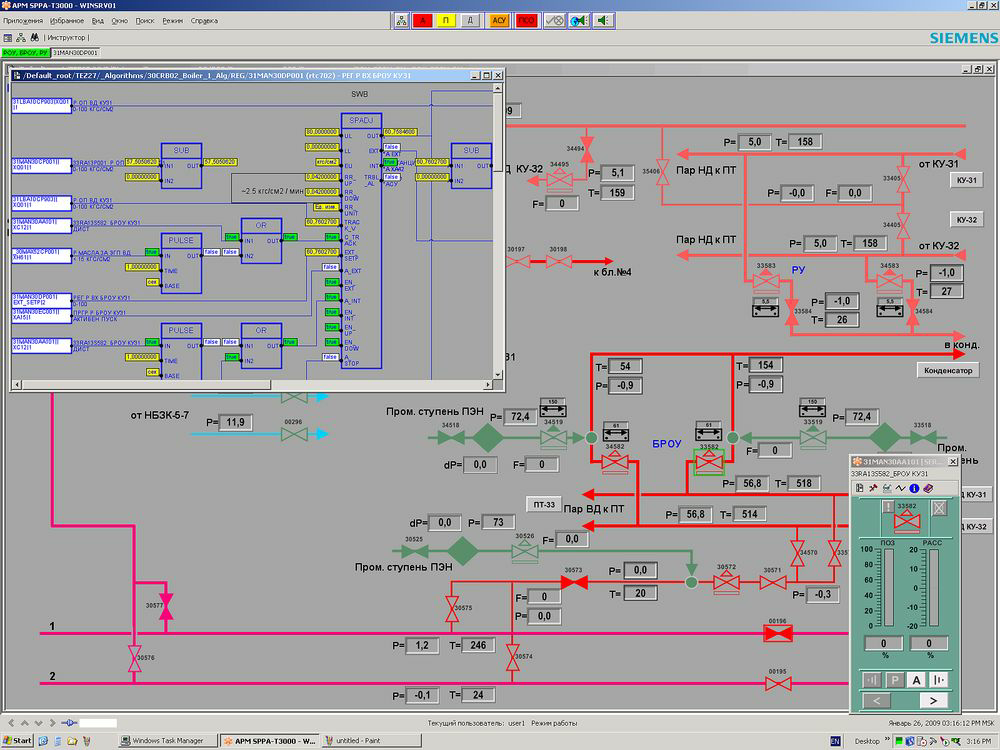

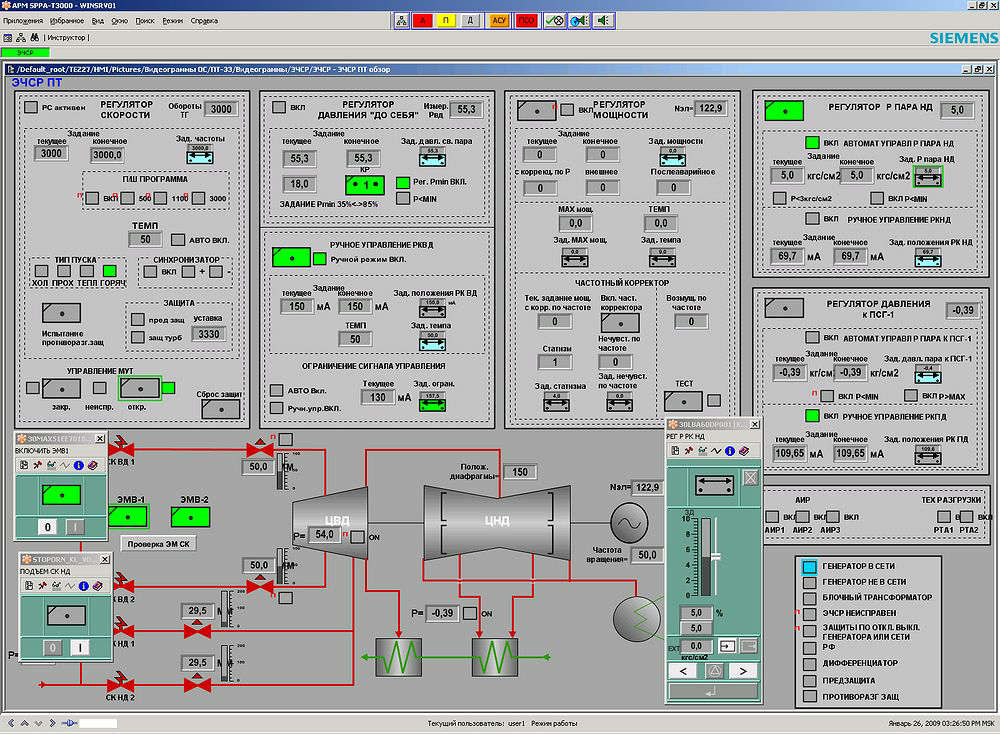

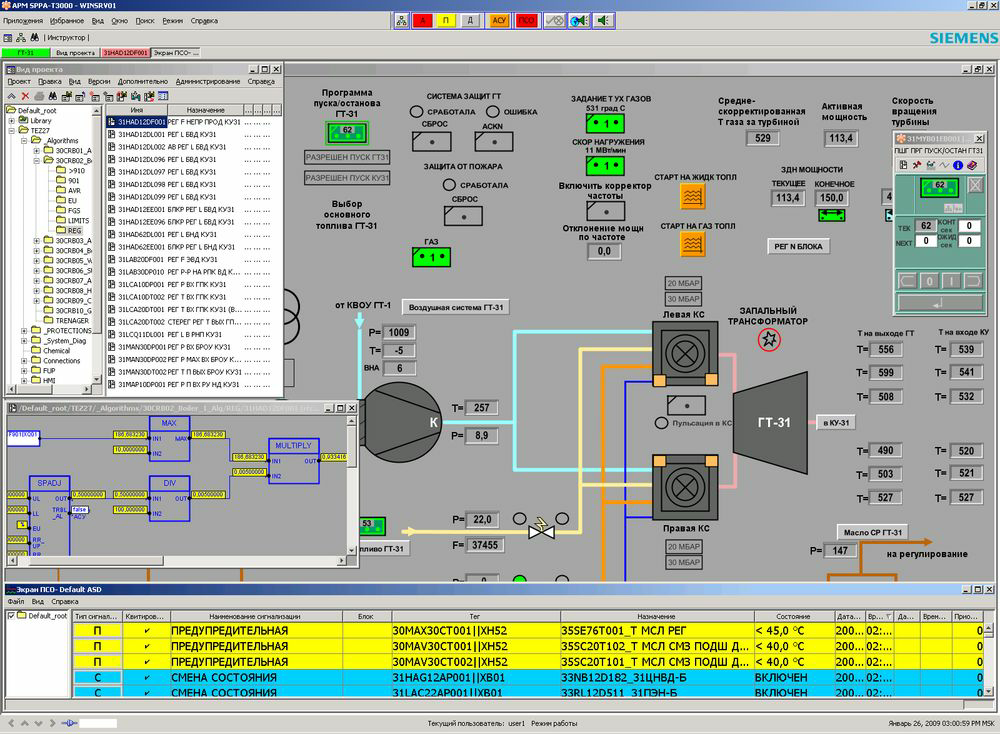

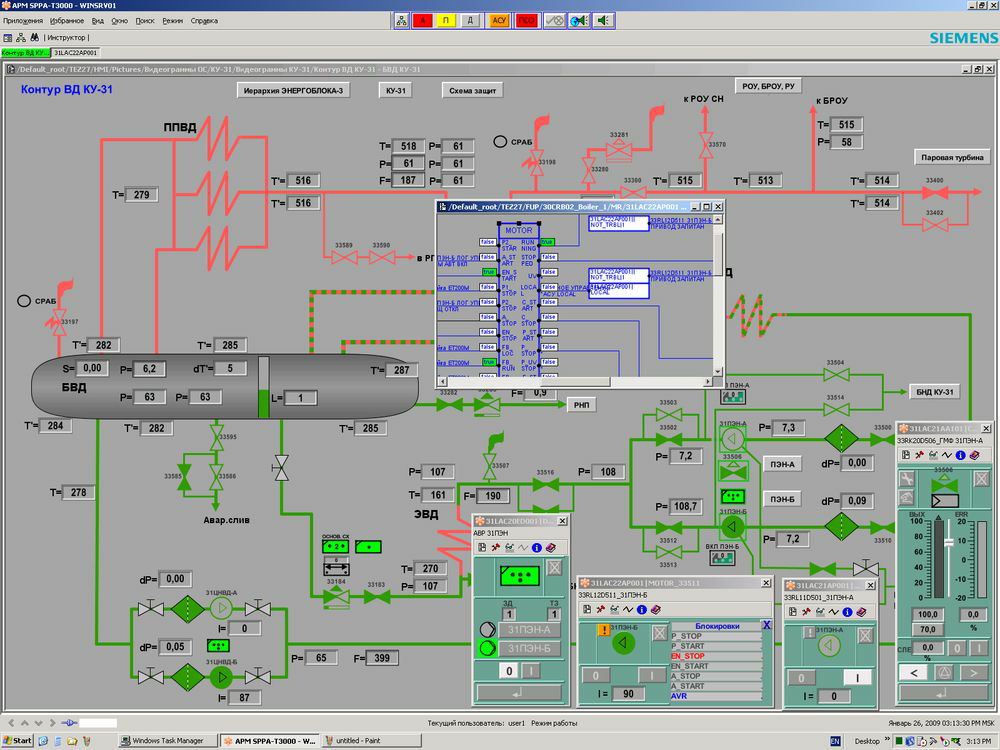

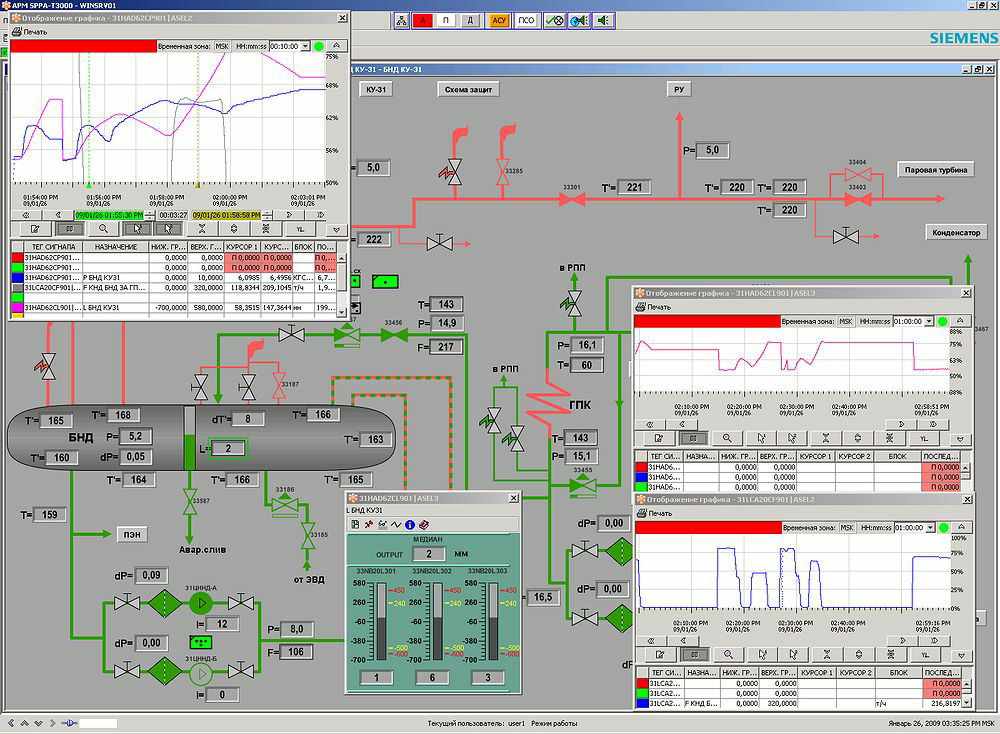

Примеры экранных форматов
