Многофункциональный тренажер для турбинного отделения АЭС с реактором ВВЭР-1000 (Проект 320)
МФТ ТО является обучающим средством, способствующим повышению безопасности и экономической эффективности эксплуатации основных и вспомогательных систем турбоагрегата типа К-1000-60/3000 за счет совершенствования профессиональной подготовки эксплуатирующего их оперативного персонала.В МФТ ТО моделируется следующее оборудование:
- парогенераторы, магистрали острого пара, кольцо высокого давления;
- конденсационная паровая турбина К-1000-60/3000;
- система автоматического регулирования и защиты (САРЗ) турбогенератора;
- конденсационная установка и подогреватели низкого давления;
- деаэрационно-питательная установка и подогреватели высокого давления;
- турбопитательные насосы;
- вакуумная система;
- маслосистема;
- система охлаждения генератора;
- система уплотнения вала генератора.
Перечисленное оборудование представлено на 17 экранных форматах. Модель турбины построена без каких-либо априорных приближений о состоянии пара в различных точках тракта турбины, на основе уравнений баланса масс и энергии для наиболее инерциальных паровых объемов тракта турбины, в которых детально учтены различные режимы теплообмена рабочего тела с металлоконструкциями турбины как при наличии пленок конденсата на них, так и при их отсутствии (такой учет важен, т.к. турбина АЭС работает на влажном паре). В тренажере воспроизводятся все режимы нормальной эксплуатации, а также режимы нарушения нормальных условий эксплуатации и аварийные ситуации. МФТ ТО прошел тщательное тестирование при сдаче в промышленную эксплуатацию на Южноукраинской АЭС.

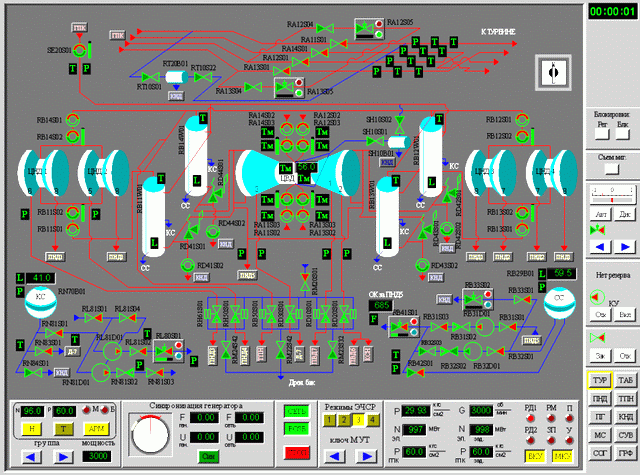

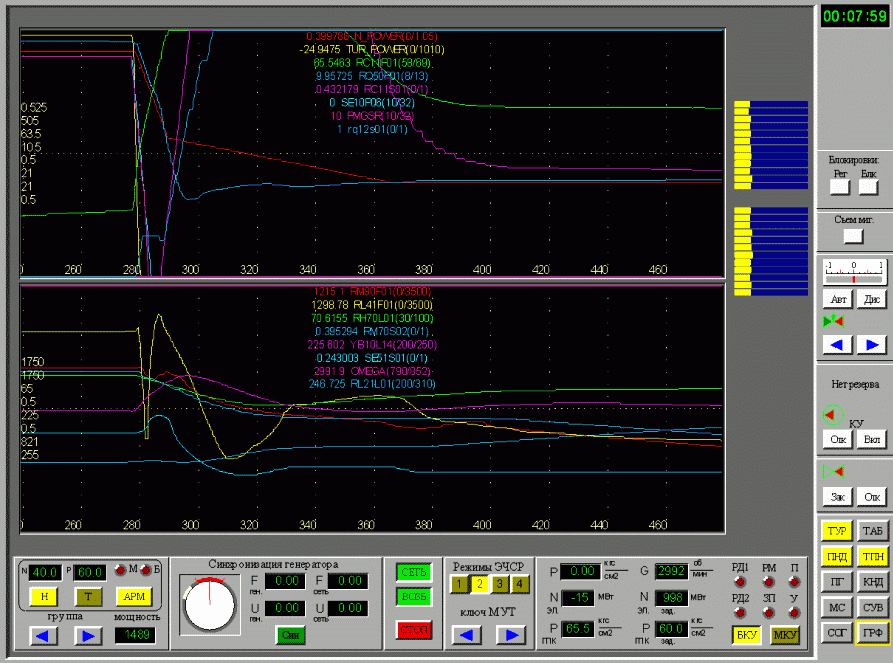

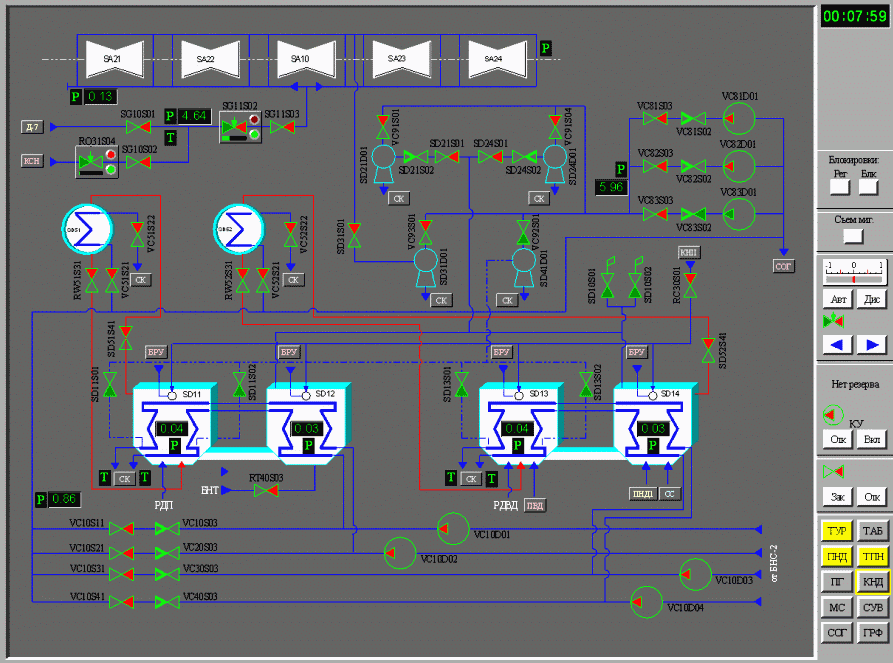

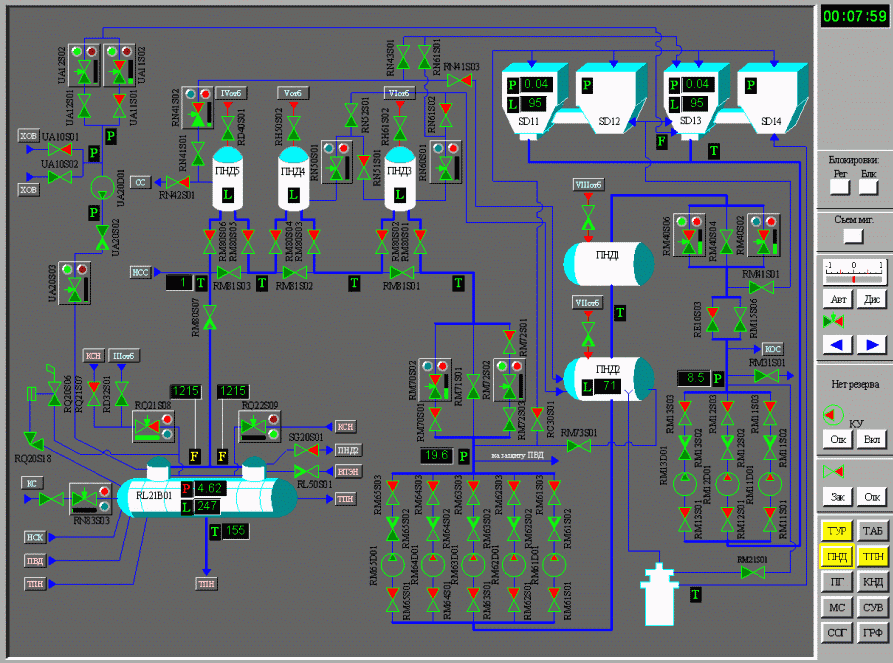

Примеры экранных форматов
