Тренажер для подготовки оперативного персонала электростанции с энергоблоком ПГУ 39 МВТ

ЗАО "Интеравтоматика", ООО "ЭНИКО ТСО", ОАО "ВТИ" и подразделение Industrial Solutions & Services фирмы Siemens AG осуществили внедрение полномасштабного компьютерного тренажера для обучения персонала ТЭС эксплуатации энергоблока ПГУ в нормальных и нештатных ситуациях, а также с целью исследования теплотехнических процессов, оптимизации работы оборудования и АСУ ТП.

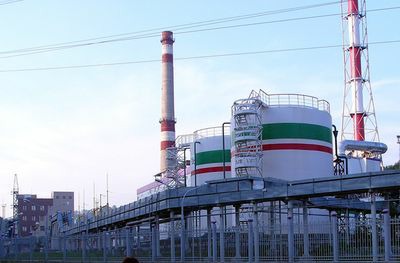

Объектом моделирования является энергоблок, состоящий из газовой турбины GT10C фирмы ALSTOM Power Sweden AB с генератором AMS1120 ALSTOM, котла-утилизатора П-103 производства ОАО "ЗиО" и паровой турбины Т-10/11-5,2/0,2 производства ОАО "Калужский турбинный завод" с генератором ТАП-12-2 КУЗ производства ОАО "Электросила".

Особенностями тренажера являются:

• подробное, основанное на "физических принципах" моделирование технологических процессов. Модели физпроцессов, а также модели контроллеров турбин были разработаны при помощи САПРов моделей теплогидравлики, автоматики и электричества, входящих в состав системы ЭНИКАД;
• полное соответствие базового прикладного программных обеспечений тренажера и реальной АСУ ТП, включая идентичность рабочих мест оператора;
• использование инструментальных средств SIMIT (SIEMENS) и ЭНИКАД (ЭНИКО ТСО).

Моделируются следующие технологические подсистемы:

• газотурбинная установка;
• котел-утилизатор;
• паровая турбина;
• теплофикационная установка;
• вакуумная система;
• пароснабжение собственных нужд;
• маслосистема паровой турбины;
• система регулирования и защиты паровой турбины;
• системы циркуляционной и технической воды;
• генераторы и выключатели, системы возбуждения и синхронизации;
• электрические собственные нужды;
• АСУ ТП и ручная арматура;
• механические, электротехнические и химические параметры, входящие в объем штатного контроля энергоблока.

В тренажере моделируются следующие технологические режимы:

• работа в регулировочном диапазоне нагрузок, в том числе, при изменяющихся внешних условиях;
• работа в конденсационном и теплофикационном режимах, переходы с одного режима на другой;
• пуски из любого теплового состояния и при различных внешних условиях;
• плановые остановы энергоблока;
• аварийные остановы энергоблока.

Объем контроля и управления, характеризующий объем модели блока и АСУ ТП:

• аналоговые сигналы - 350;
• дискретные входные сигналы - 280;
• регулирующие клапаны - 34;
• запорная арматура - 118;
• эл. механизмы с.н. - 28.

Кроме того в модель процесса входит арматура с ручным приводом для моделирования ручных операций и неверных действий, связанных с неавтоматизированными операциями.

Компьютерный тренажер функционально состоит из трех частей:

• операторской станции;
• программного эмулятора контроллера;
• модели объекта.

Каждая функциональная часть комплекса базируется на своем компьютере.Внедрение полномасштабного тренажера позволяет оперативному персоналу ТЭС и другим специалистам станции (инженерам АСУ и т.д.) отрабатывать навыки работы на энергоблоке с максимально приближенными к реальности условиями.

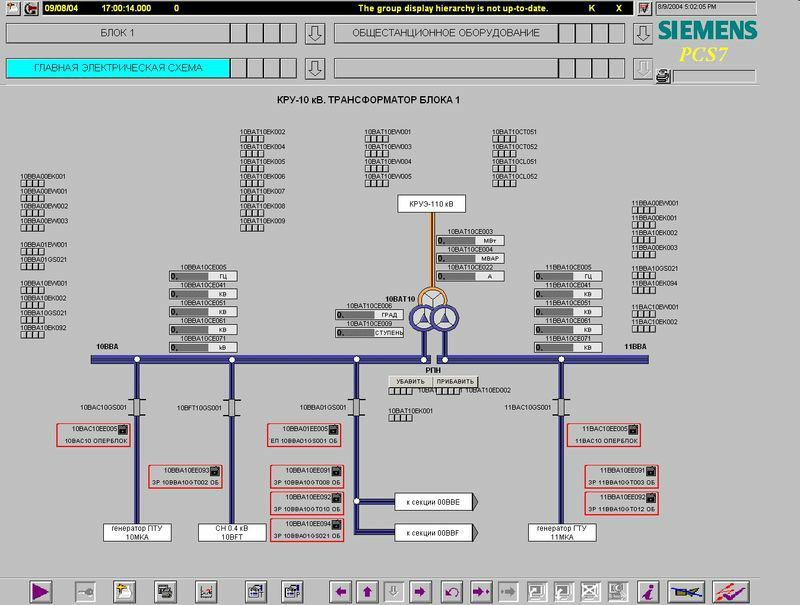

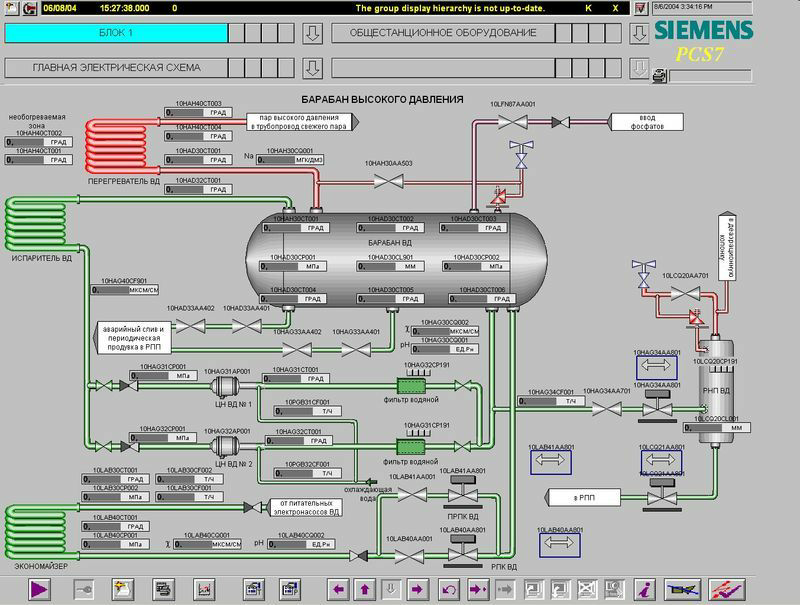

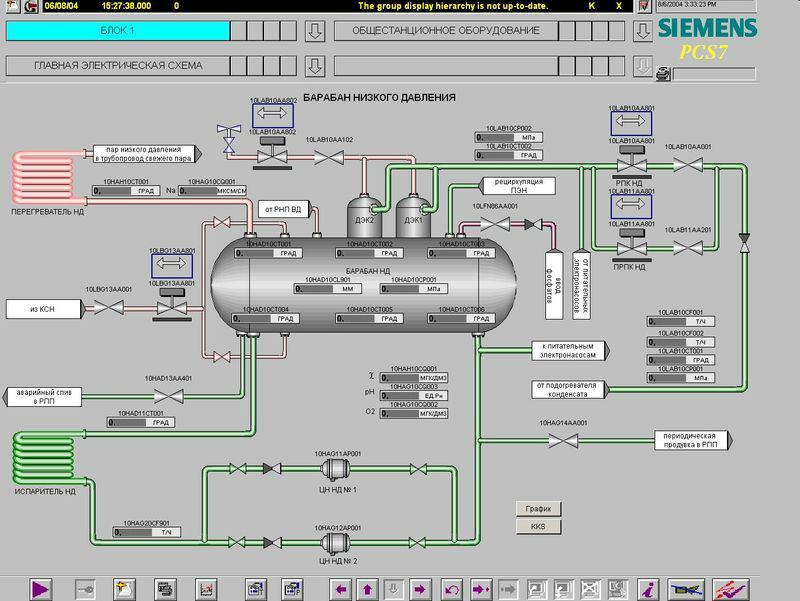

Примеры экранных форматов
