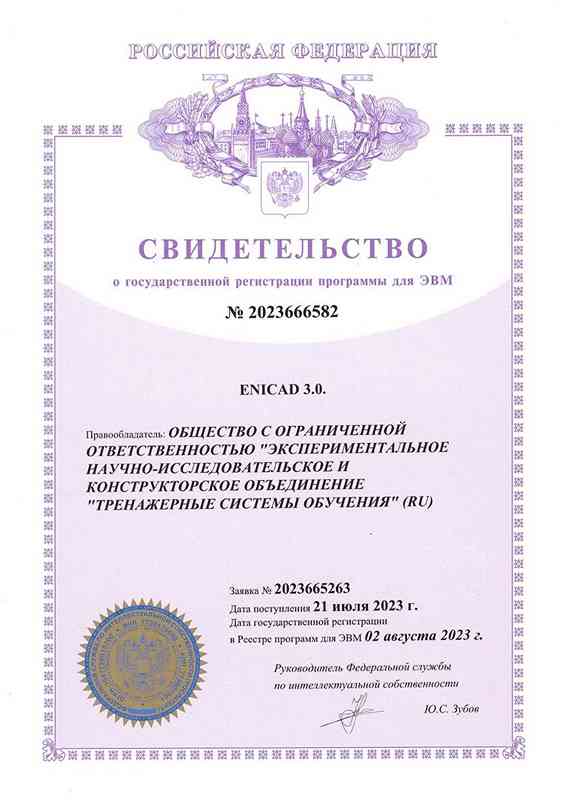

Включено в Единый реестр российских программ
для вычислительных машин и баз данных.
Запись в реестре №22973 от 28.06.2024г.

ЭНИКАД 3.0.

Назначение

«ENICAD 3.0.» — интегрированный программный комплекс, предназначенный для разработки и эксплуатации программно-аппаратных средств инженерной поддержки и подготовки персонала АЭС и ТЭС с цифровыми АСУ ТП. «ENICAD 3.0.» позволяет осуществлять:

• автоматическое проектирование и построение моделей процессов в областях теплогидравлики, электротехники, автоматики;
• разработку человеко-машинных интерфейсов моделей;
• связь моделей друг с другом и с аппаратурой пультов/панелей тренажера;
• сценарное тестирование алгоритмов управления АЭС на моделях.

Программный комплекс «ENICAD 3.0.» является интегрированной системой, функционирующей на персональных компьютерах под управлением ОС Windows 7/8.1/10/11 или ОС семейства Linux (в среде Wine).

«ENICAD 3.0.» ориентирован на создание программно-аппаратных комплексов (включая многомашинные с многомониторными рабочими станциями) полномасштабных компьютерных анализаторов для тестирования проектов атомных и тепловых энергоблоков и их цифровых АСУ ТП, а также тренажеров различного класса для атомных и тепловых электростанций.

Состав

Программный комплекс «ENICAD 3.0.» включает в себя:

• специализированный графический редактор для создания интерфейсных форматов произвольной степени сложности, специальные элементы изображения форматов могут использоваться для отображения состояния переменных модели или для управления моделью в реальном времени;
• систему поддержки моделирования, обеспечивающую управление работой модели и доступ к данным в одномашинной или сетевой среде;
• систему подготовки и интеграции моделей, написанных на языке FORTRAN, в среду комплекса;
• системы автоматизированного проектирования (САПР) моделей систем автоматики, теплогидравлических и электрических систем энергоблоков АЭС и ТЭС, использующие развитый графический интерфейс для разработки, в том числе:
  • САПР высокоточных теплогидравлических моделей;
  • САПР моделей надежной автоматики, предназначенный для моделирования систем безопасности АЭС на основе Teleperm-XS фирмы Areva;
• систему протоколирования переменных модели и событий;
• систему поддержки процесса обучения, включая планирование занятий, запуск комплекса для конкретного занятия, автоматическое и ручное задание отказов в процессе обучения, автоматизированный контроль, архивирование и анализ результатов обучения;
• модули для связи моделирующих компьютеров по протоколам MODBUS и EtherCAT с полномасштабными имитаторами блочных пультов управления (БПУ) энергоблоков АЭС и ТЭС;
• модуль организации телефонной связи между компьютерами многомашинного комплекса;
• модули клиента и сервера OPC UA;
• модуль проверки алгоритмов систем нижнего уровня АСУ ТП на основе средств ТПТС (серий ЕМ, НТ, СБ) по сценариям;
• модули подключения и отключения немоделирующих компьютеров в сетевой конфигурации многомашинного комплекса без его перезапуска;
• модули поддержки работы с MultiTouch мониторами;
• модуль поддержки работы встроенного OPC DA-клиента с массивами;
• усовершенствованный модуль связи с моделями систем АСУ ТП на базе средств SPPA фирмы Siemens;
• модуль поддержки работы платформы ПОРТАЛ для тренажеров энергоблоков с верхним уровнем АСУ ТП, разработанным на этой платформе;
• модернизированный САПР моделей систем управления на основе средств КТПС-ПН;
• модуль импорта схем из САПР GET-R1 инженерной станции для проектирования систем нижнего уровня АСУ ТП энергоблоков на базе средств ТПТС (серий ЕМ, НТ, СБ);
• средства моделирования систем управления на основе средств ТПТС (серий ЕМ, НТ, СБ);
• модули системы сквозного цикла проектирования пультов и панелей полномасштабных тренажеров.

Преимущества разработки

• масштабируемость – реализована поддержка многомониторных многомашинных компьютерных комплексов;
• открытость – система выполнена по модульному принципу и обеспечивает простое расширение функциональности;
• эффективность – программный комплекс высоко оптимизирован по быстродействию и использованию памяти, что позволяет функционировать на обычных персональных компьютерах;
• возможность визуального моделирования посредством встроенных САПР;
• интеграция – большинство функций реализовано под единым программным интерфейсом, что обеспечивает простоту освоения и работы с продуктом.

Установка и эксплуатация

«ENICAD 3.0.» является узкоспециализированным программным продуктом, окончательный состав и функциональность которого зависит требований каждого конкретного заказчика. Установка «ENICAD 3.0.» осуществляется специалистами ЭНИКО ТСО или уполномоченными лицами непосредственно на площадке заказчика. Эксплуатация «ENICAD 3.0.» осуществляется лицами, прошедшими обучение в ЭНИКО ТСО.
