Локальный тренажер по системе продувки парогенераторов (RY)
В тренажере моделируется оборудование системы продувки парогенераторов, расположенное как снаружи, так и внутри гермооболочки реактора. В состав этого оборудования входят:
- парогенераторы ПГВ-1000 YB11-14W01;
- расширители продувки RY10B01, RY10B02;
- регенеративный т/о продувки RY30W01;
- доохладитель продувочной воды RY40W01;
- охладитель дренажа ПГ RY50W01;
- бак слива воды из ПГ RY20B01;
- насос слива воды из ПГ RY20D01.
Моделируемые схемы представлены на 6 форматах.
Тренажер сдан в эксплуатацию в октябре 2001 г.

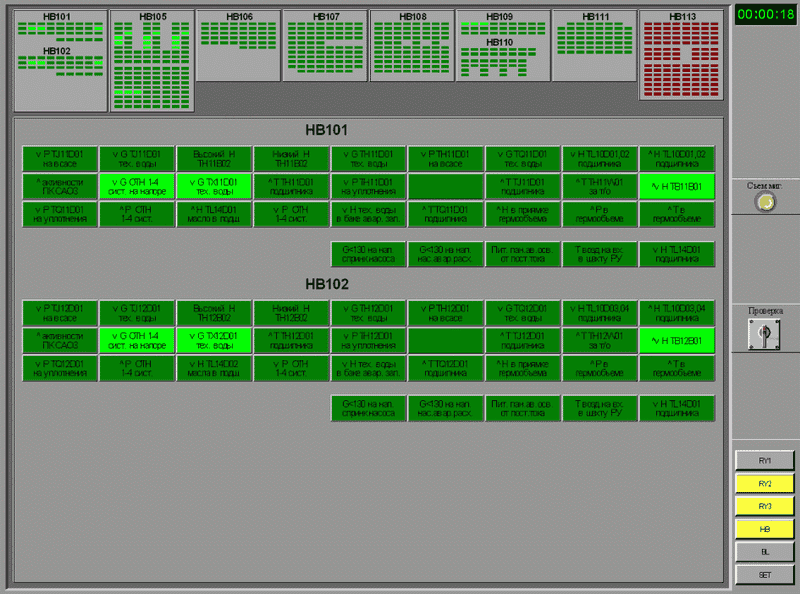

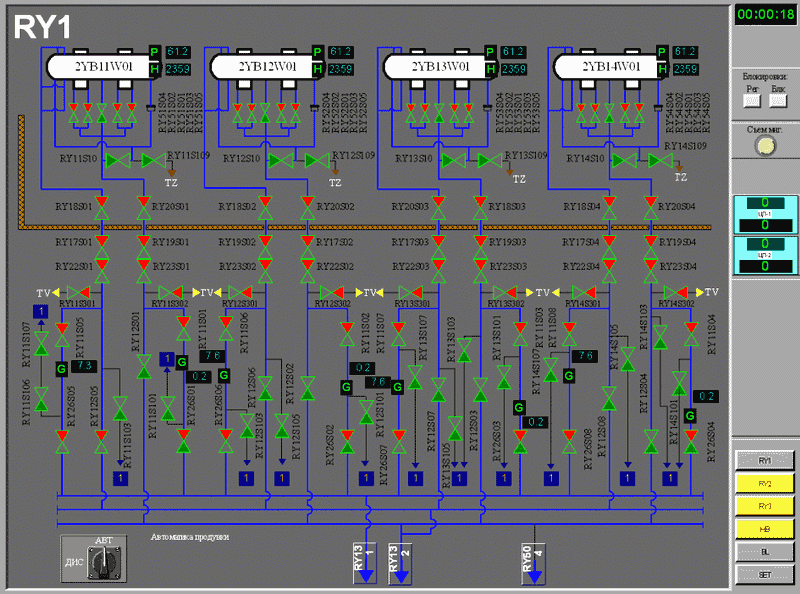

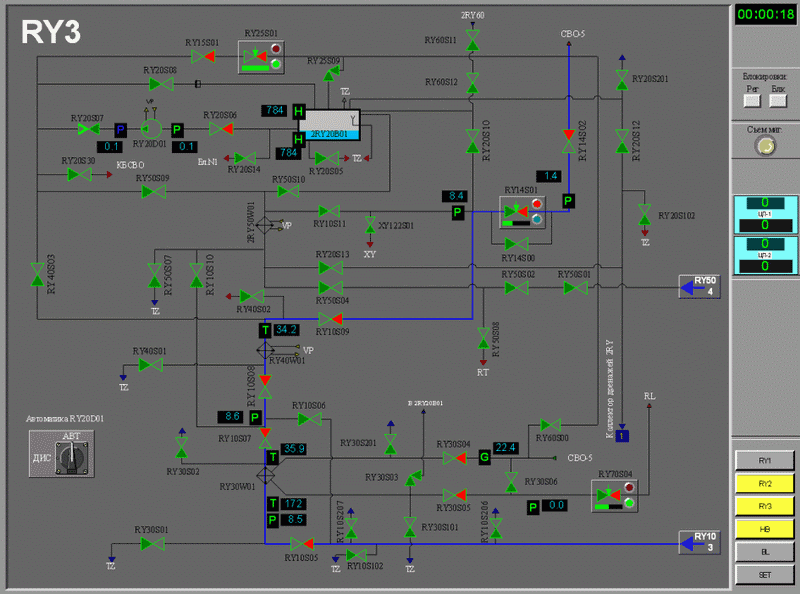

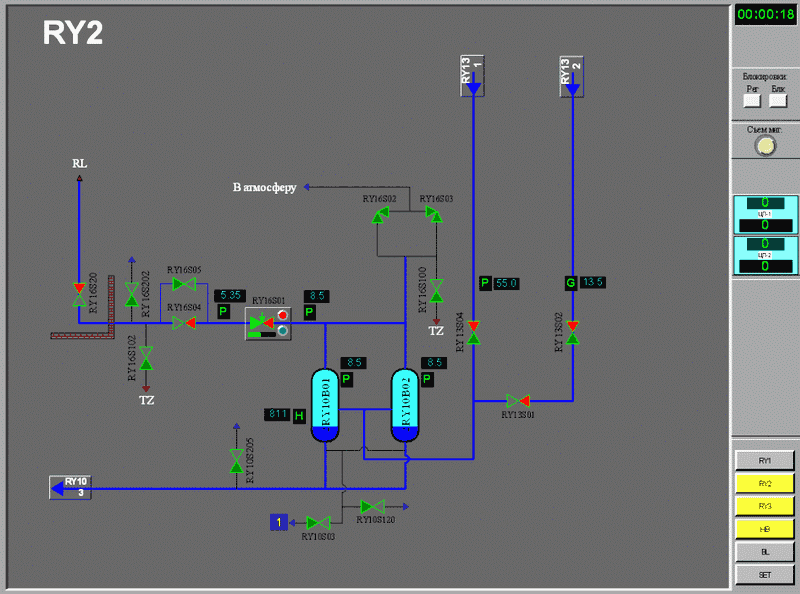

Примеры экранных форматов
