ЭНИКАД

Назначение

ЭНИКАД является платформой для быстрого создания моделей физических процессов и моделей систем управления высокой степени детализации, а также снабжения моделей развитым графическим интерфейсом и тренажерной инфраструктурой.

Применение

Модели физических процессов, создаваемые специалистами ЭНИКО ТСО на базе платформы ЭНИКАД, по степени своей детализации обеспечивают системы АСУ ТП полным набором информации. Достоверность получаемых моделей, как правило, подтверждена экспертными оценками специалистов.

Платформа ЭНИКАД позволяет строить модели АСУ ТП как на основе описания реализуемых конкретной системой алгоритмов, так и на основании проектно-конструкторских материалов в полном объеме с их особенностями, уже учитывая конкретную реализацию разработанных алгоритмов на выбранной элементной базе, например, ТПТС или УКТС.

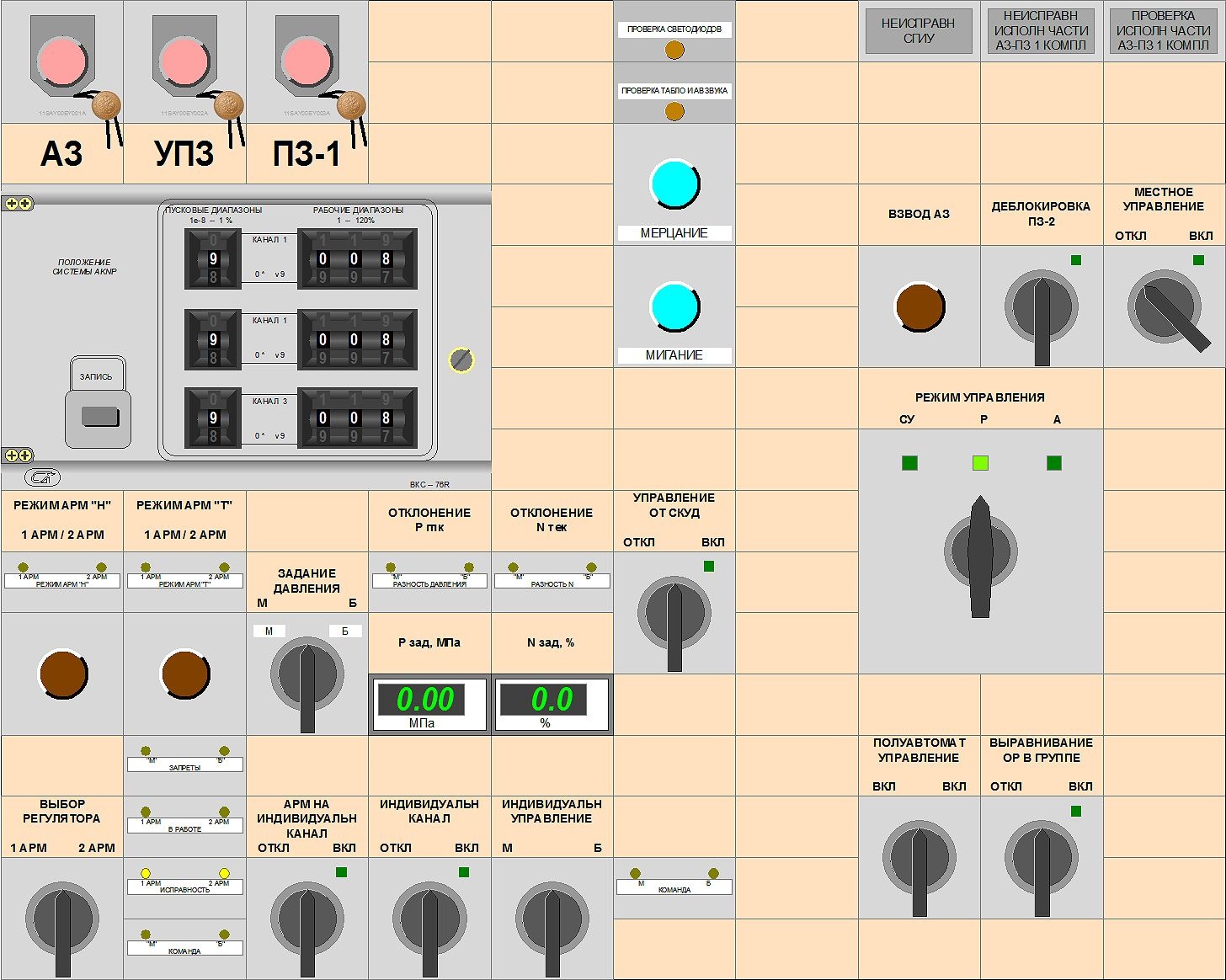

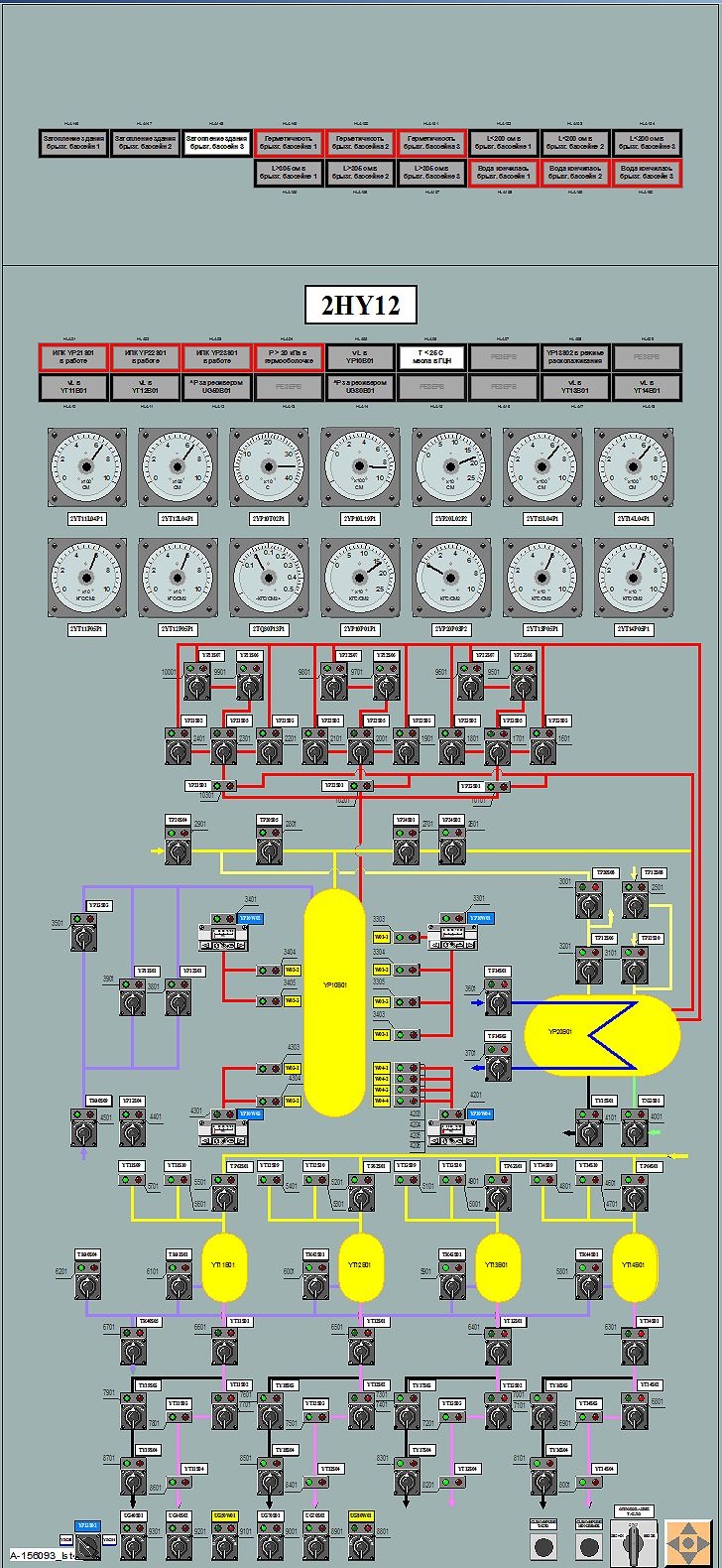

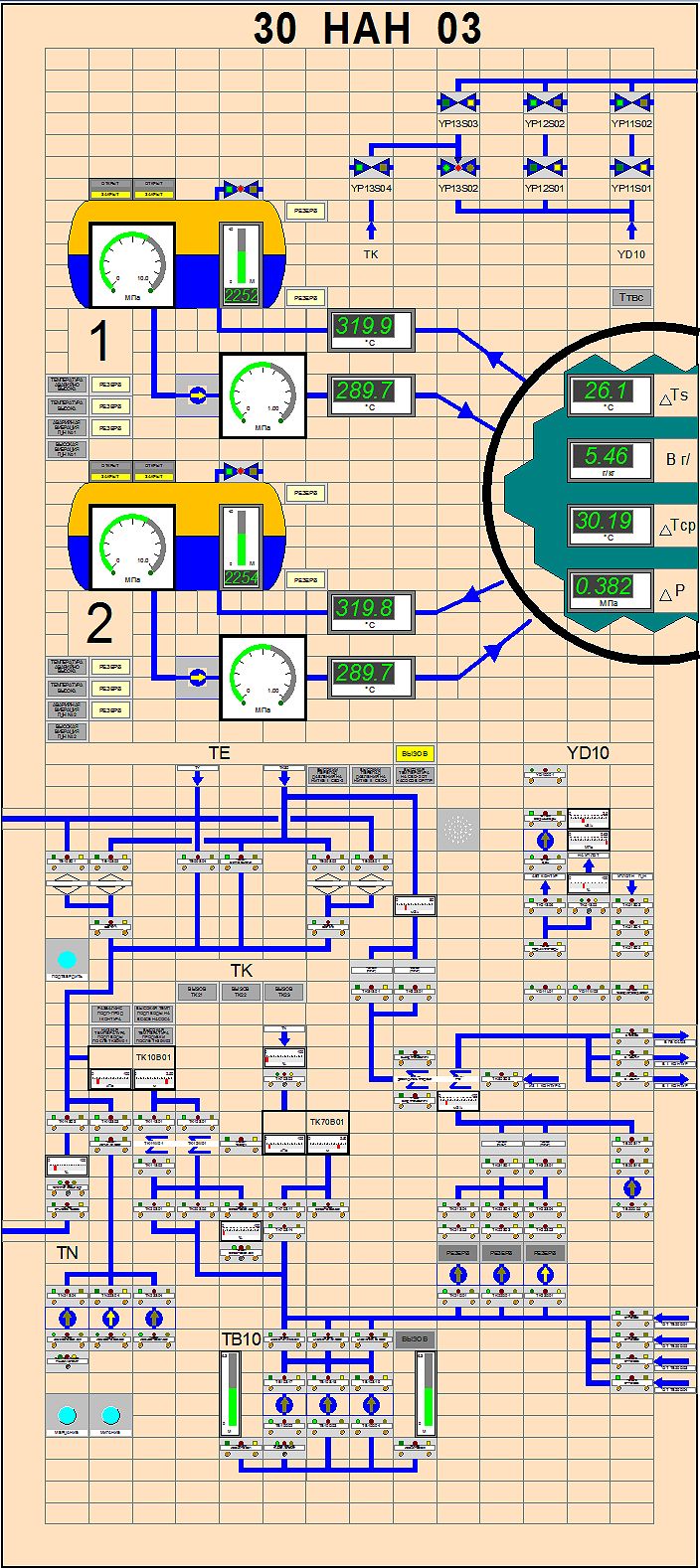

Возможности графического редактора платформы ЭНИКАД позволяют создавать модели пультов управления, как панельных, так и компьютерных.

Все это позволяет получить систему проверки алгоритмов АСУ ТП на относительно недорогой и широко распространенной компьютерной технике. При этом проверку можно осуществлять не только ограниченным набором тестовых сигналов, но и полным набором входных сигналов и управляющих воздействий, их различных комбинаций, в наборе и количестве, встречающихся при реальной эксплуатации.

Платформа ЭНИКАД позволяет подключать модели физических процессов к реальным пультам управления через устройства связи с объектами (УСО).

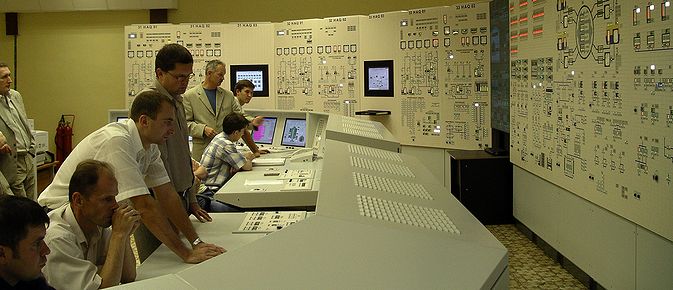

Совокупность моделей физических процессов, систем управления, пультов управления, а также возможности работы с реальными "железными" пультами позволяют получать качественные тренажеры различных классов (от "стеклянных" до полномасштабных) для обучения и переподготовки персонала моделируемых объектов.

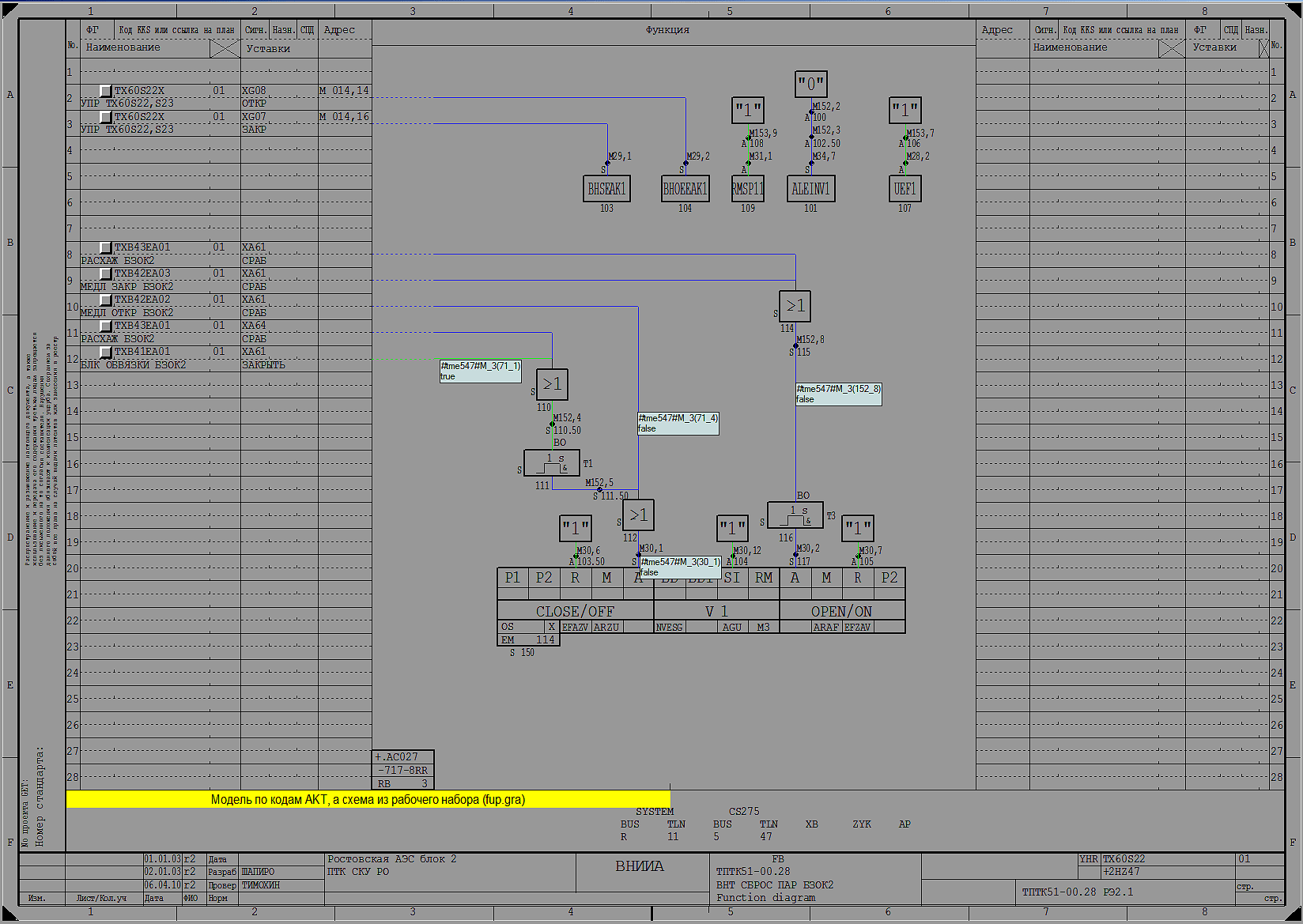

При помощи специальной подсистемы и специализированного сетевого контроллера ЭНИКАД способен отображать состояние реального оборудования ТПТС непосредственно на схемах алгоритмов АСУ ТП (так называемых "GET-планах").

Состав

В состав платформы ЭНИКАД входят:

• менеджер проекта;
• специализированный графический редактор;
• САПР схем автоматики;
• САПР схем надежной автоматики;
• САПР теплогидравлических схем;
• САПР электрических схем;
• генератор модели АСУ ТП на базе ТПТС;
• подсистема связи с оборудованием ТПТС;

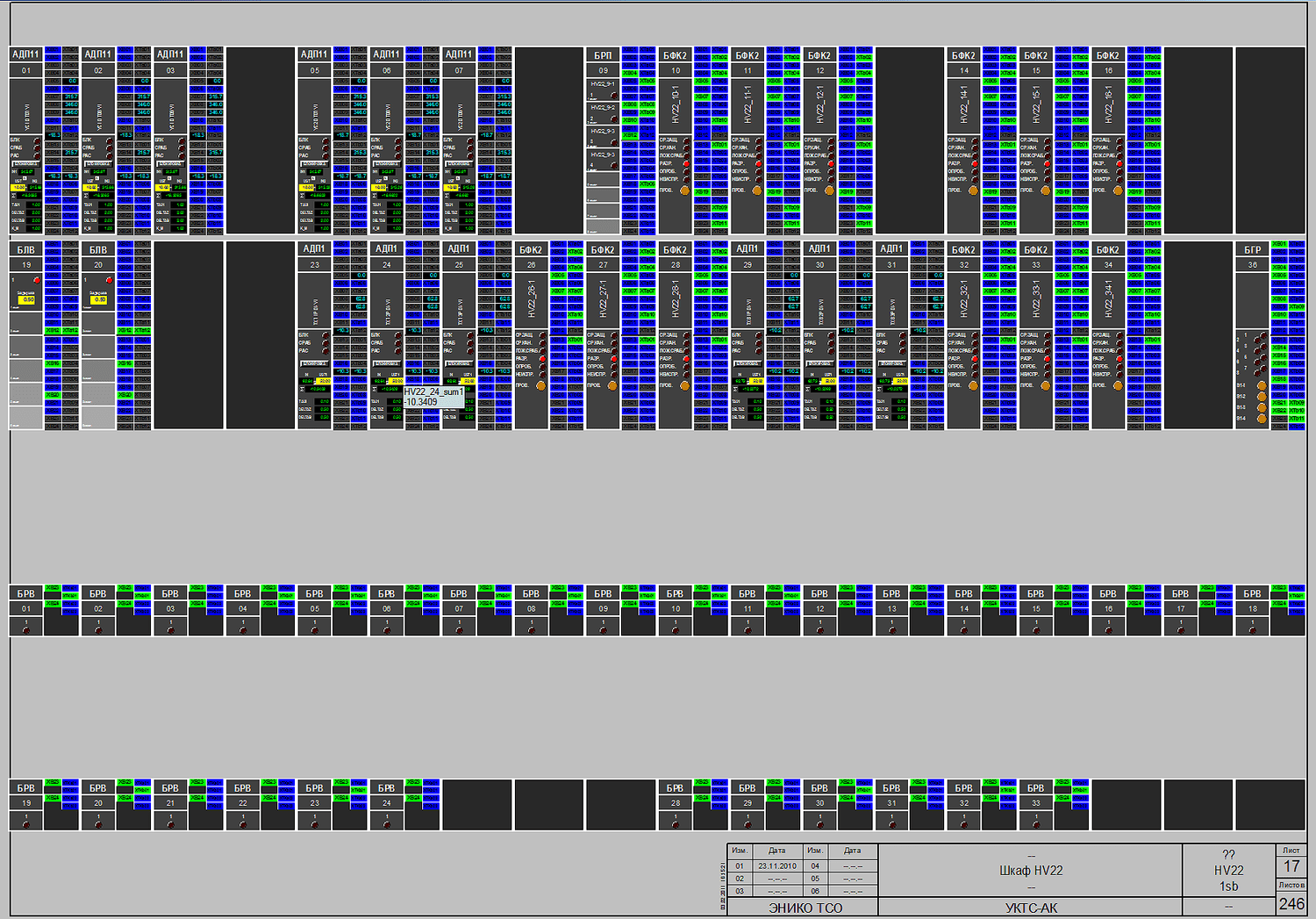

• средства автоматизированного построения моделей АСУ ТП на базе УКТС;
• средства подключения моделей сторонних разработчиков, написанных на языках программирования C, C++, PASCAL, FORTRAN;
• оптимизирующий диспетчер выполнения модели;
• механизм сохранения и загрузки состояний;
• диспетчер выполнения сценариев;
• протоколировщик (модули записи и отображения протокола);
• модули связи с различными внешними системами.

Особенности платформы ЭНИКАД.

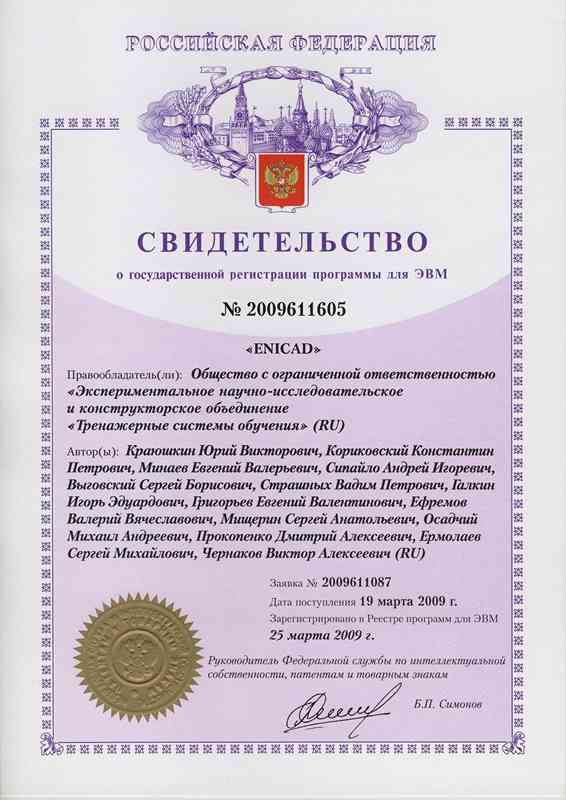

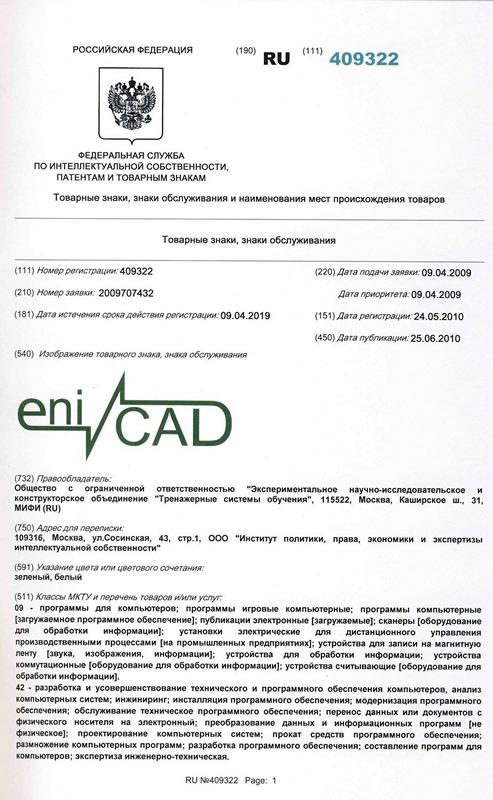

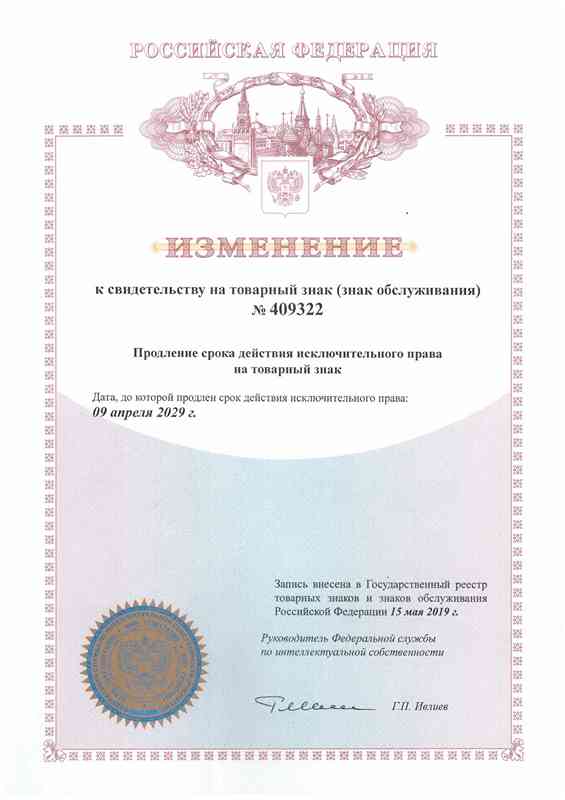

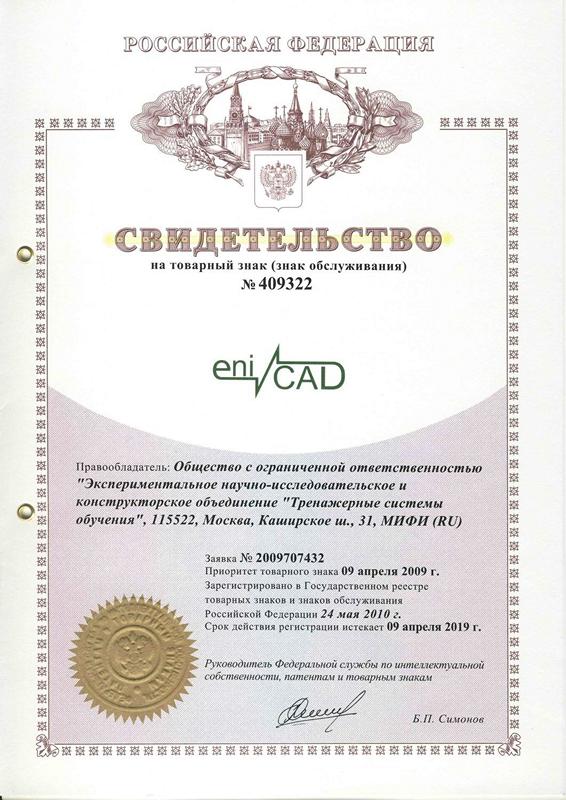

Платформа ЭНИКАД является полностью российской разработкой. Программа ЭНИКАД зарегистрирована в реестре программ для ЭВМ в Федеральной Службе по интеллектуальной собственнности, патентам и товарным знакам Российской Федерации (Свидетельство № 2009611605). Товарный знак ENICAD зарегистрирован в Государственном реестре товарных знаков и знаков обслуживания в Федеральной Службе по интеллектуальной собственнности, патентам и товарным знакам Российской Федерации (Свидетельство № 409322).

При создании платформы много внимания уделялось механизмам оптимизации построения и выполнения модели, поэтому сложные и высокодетализированные модели, снабженные развитым графическим интерфейсом, созданные на платформе ЭНИКАД, работают в режиме реального времени на относительно недорогой компьютерной технике под управлением Windows 2000/XP/Vista/7.

Диспетчер выполнения моделей может эффективно распределять вычислительные процессы как в многоядерных процессорах, так и между несколькими компьютерами, объединенными сетью ETHERNET.

Графический интерфейс модели может работать на многомониторных конфигурациях компьютеров.

Возможность включать в состав проекта модели сторонних разработчиков позволяет использовать наработки фирм, имеющих опыт моделирования работы уникальных устройств. Причем это могут быть как открытые коды на таких языках программирования, как FORTRAN, C, PASCAL, так и готовые программные модули в виде объектных файлов или динамически подключаемых библиотек для использования их в виде так называемых "черных ящиков" с заранее описанными входами, выходами и переменными состояния.

Продукт выполнен с учётом опыта, полученного специалистами ЭНИКО ТСО при изучении или работе со средствами проектирования тренажеров таких фирм, как STN ATLAS ELEKTRONIK (Германия), CORYS (Франция), GPI (США), SIEMENS (Германия).

ЭНИКАД постоянно развивается и дополняется с учетом прогресса в компьютерной технике, появления новых объектов и способов моделирования.
