САПР схем надежной автоматики

Работа с САПР схем надежной автоматики заключается в создании схем из библиотечных элементов в графическом редакторе ЭНИКАД. Каждая такая схема визуально представляет логику моделируемого алгоритма. Элементы библиотеки САПР надежной автоматики повторяют работу функциональных блоков TELEPERM XS, включая обработку качества сигнала. По типу обработки качества элементы делятся на 2 типа: пассивные (прямая передача качества) и активные (изменение качества в зависимости от условий). Модель, реализованная на базе САПР надежной автоматики, в отличие от моделей TELEPERM XS, для своей работы не требует аппаратного распределения алгоритмов и выстраивания сетевой структуры шкафов, что позволяет сразу увидеть результат работы алгоритмов.

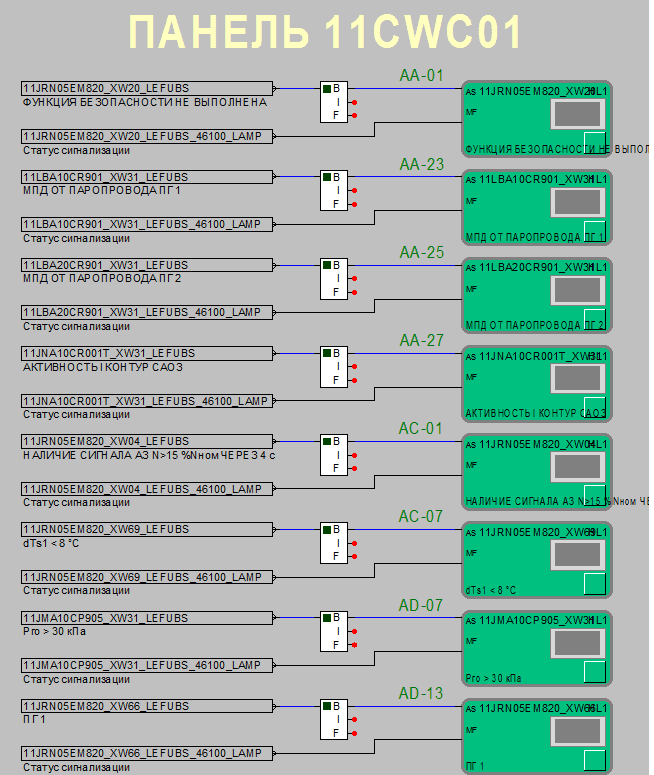

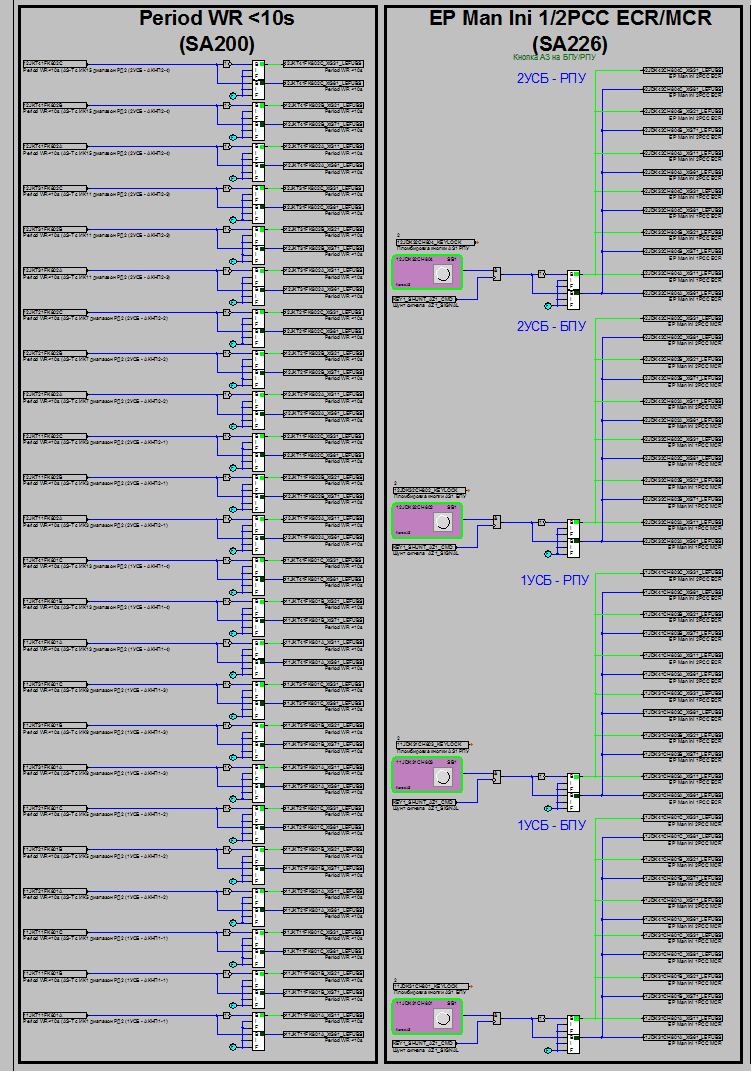

В ЭНИКАД реализован интерфейс преобразования сигналов без качества (из САПР схем автоматики) в сигналы с качеством (САПР схем надежной автоматики) и обратно. Это обеспечивает связь модели надежной автоматики с другими компонентами в рамках различных тренажеров.

Использование рамки и стандартного чертежного штампа позволяет получать схемы, пригодные для последующего включения в отчетную документацию.

Каждый элемент библиотеки представляет собой набор из условного графического обозначения элемента, описания его свойств, переменных и реализуемого алгоритма, написанного на языке С++.

САПР систем надежной автоматики использовался в ПТК "Класс анализаторов режимов РУ энергоблоков №1,2 Нововоронежской АЭС-2" для моделирвания систем безопасности.
