Многофункциональный тренажер для реакторного отделения АЭС с реактором ВВЭР-1000 (Проект 320)
Основное назначение тренажера реакторного отделения — использование в системе подготовки и переподготовки персонала АЭС.
Объем моделирования:
- главный циркуляционный контур (ГЦК), включая реактор, трубопроводы большого диаметра ДУ-850, главные циркуляционные насосы (ГЦН) - 4шт, горизонтальные парогенераторы (ПГ) - 4шт;
- активная зона с имитацией нестационарного трехмерного поля энерговыделений, глубин выгорания, концентраций ксенона, йода, прометия, самария, температур воды, температур оболочки и сердечника ТВЭЛа, работы механических органов регулирования СУЗ в нормальных и аварийных режимах и показаний датчиков системы внутриреакторного контроля (СВРК), процессов перемешивания теплоносителя в нижней и верхней камере смешения;
- система компенсации давления, включая компенсатор давления (КД), подсистему управления впрыском в КД, подсистему управления теплоподводом в КД, импульсное предохранительное устройство (ИПУ) КД, подсистему подачи азота, барботер;
- система трубопроводов пара и питательной воды, включая трубопроводы подвода питательной воды к ПГ, главные паропроводы, ИПУ ПГ, быстродействующее редукционное устройство БРУ-А, быстродействующее редукционное устройство БРУ-К, главные паровые задвижки (ГПЗ), стопорно-регулирующие клапаны ЦВД ТГ, быстродействующие запорно-отсечные клапаны (БЗОК);
- система аварийного охлаждения активной зоны САОЗ, включая пассивную (4 гидроемкости (ГЕ) САОЗ) и активную части САОЗ;
- система аварийного ввода бора, включая систему ввода бора среднего давления и систему ввода бора высокого давления;
- система аварийного парогазоудаления;
- система аварийной питательной воды;
- система подпитки-продувки 1 контура;
- система промконтура;
- система организованных протечек;
- система грязного конденсата;
- система борного концентрата;
- система управления и защиты реактора (СУЗ), включая системы ПЗ, УРБ, РОМ, АРМ в режимах "Н" и "Т", систему АКНП, в которой моделируются показания датчиков нейтронного потока и периода в трех точках по секторам 120 град.
Перечисленное оборудование представлено на 10 экранных форматах. Моделирующая система воспроизводит все основные режимы работы, встречающиеся на практике. Предусмотрена возможность настройки параметров активной зоны, 1-го контура, всех регуляторов и многих гидравлических линий по экспериментальным данным на конкретный действующий блок.
Существует возможность ускорения времени для расчета отдельных процессов в активной зоне до 1000 раз (ксеноновые переходы и выгорание топлива), что дает возможность инструктору-технологу подготовить любое состояние активной зоны в течение часа. Дополнительной возможностью МФТ РО является его перевод в квазистационарный режим (режим БИПР-7) для расчета выгорания и перегрузок. МФТ РО прошел успешную апробацию на Южноукраинской АЭС в соответствии с программой тестовых испытаний.

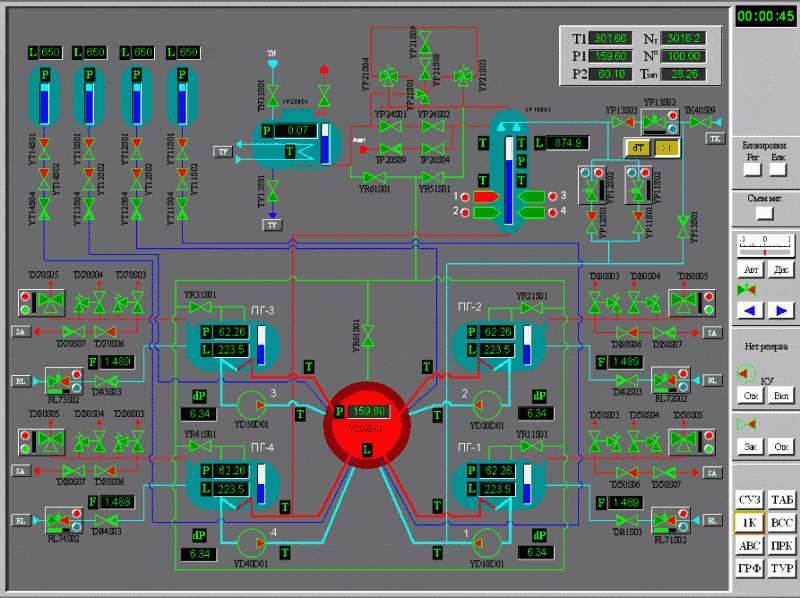

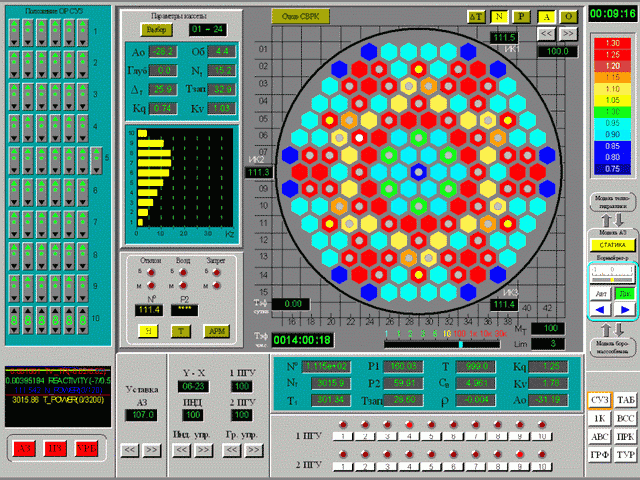

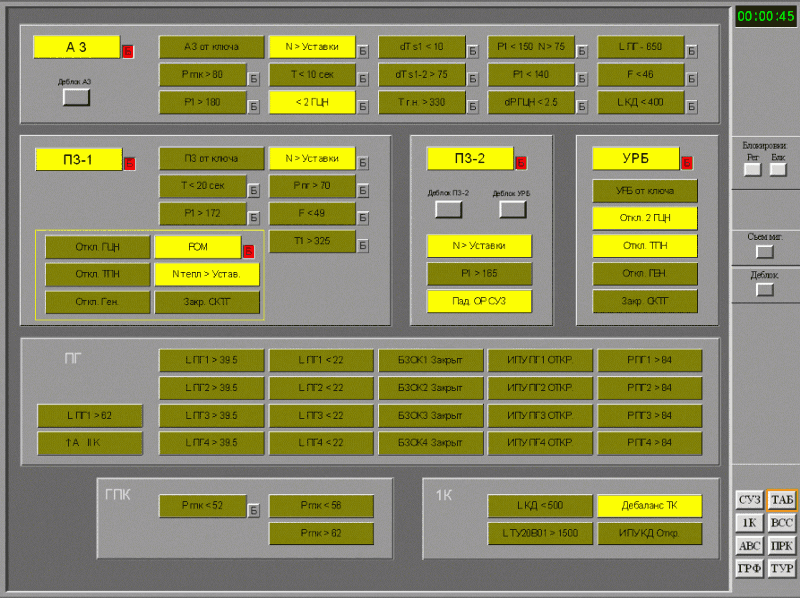

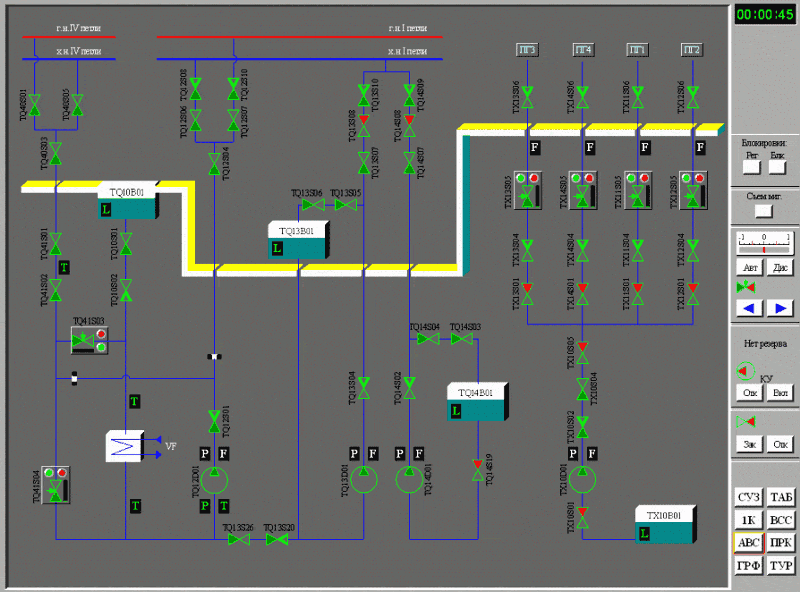

Примеры экранных форматов
