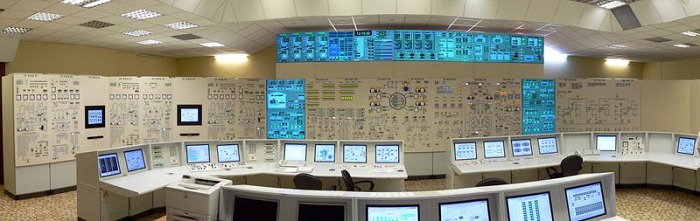

Полномасштабный тренажер 3-го блока Калининской АЭС

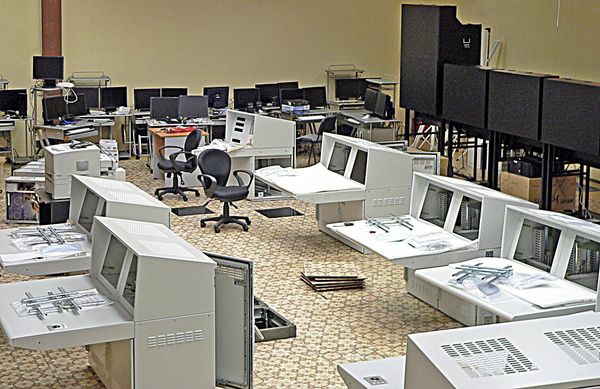

Полномасштабный тренажер 3-го энергоблока Калининской АЭС (ПМТ-3) - первый в России полномасштабный тренажер для энергоблока "ВВЭР-1000" с цифровой АСУ ТП. Он создан на базе фирменного программного продукта ЭНИКО ТСО - интегрированной среды ЭНИКАД. ПМТ-3 был создан под общим руководством генерального конструктора АСУТП АЭС- ОАО "ВНИИАЭС" фирмой ЭНИКО ТСО (модели физических процессов и автоматики, участие в монтаже и наладке), ЗАО "ИНТЕРАВТОМАТИКА" (GET-проект, монтаж и наладка), ФГУП "ВНИИА" (изготовление и поставка стоек ТПТС), ФГУП "ФНПЦ НИИИС им. Ю.Е. Седакова" (изготовление и поставка пульта и панелей). ПМТ-3 сдан в промышленную эксплуатацию 15.06.2007 г.
К моменту начала работ создание полномасштабного тренажера для 3-го энергоблока Калининской АЭС имело особое значение в связи с тем, что на этом энергоблоке впервые внедрялась современная цифровая АСУ ТП на базе средств ТПТС, производимых в России по лицензии фирмы SIEMENS, и платформы "ПОРТАЛ" - в качестве основы СВБУ.
Основной способ управления в этой АСУ ТП - компьютерный, через экранные форматы управляющих рабочих станций блочного пульта управления (БПУ). Он принципиально отличается от способа управления с использованием ключей БПУ на всех предыдущих энергоблоках. Естественно, навыки нового компьютерного способа управления у оперативного персонала Калининской АЭС полностью отсутствовали и именно их нужно было сформировать впервую очередь. В связи с этим концерном "Росэнергоатом" было принято решение о разработке полномасштабного тренажера 3-го энергоблока Калининской АЭС (ПМТ-3) в 2 этапа.

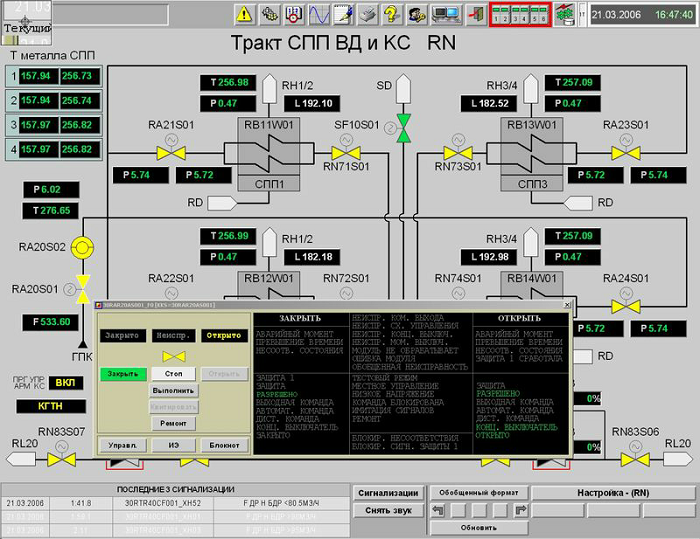

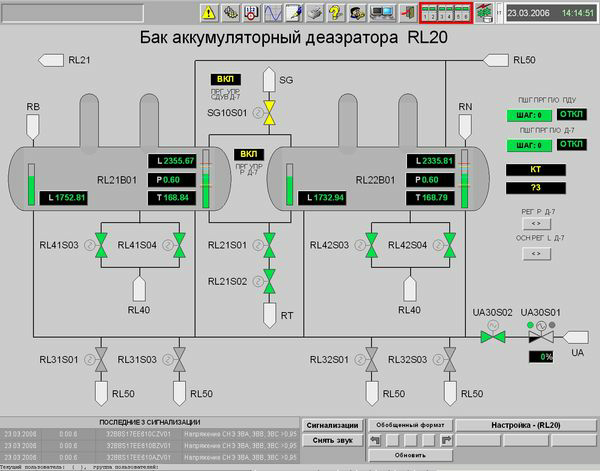

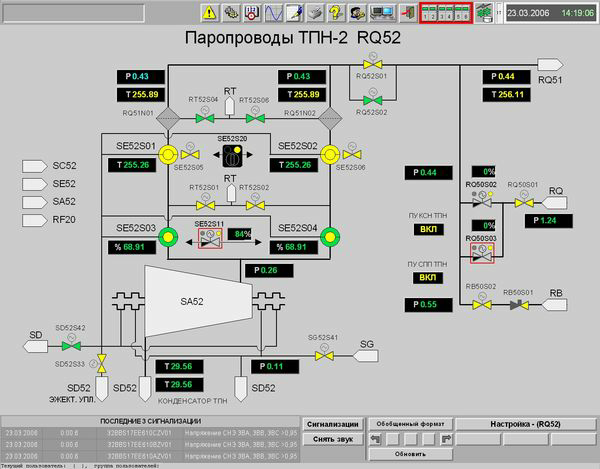

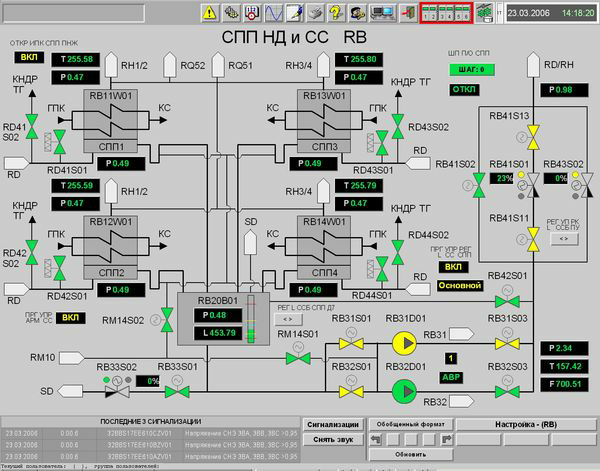

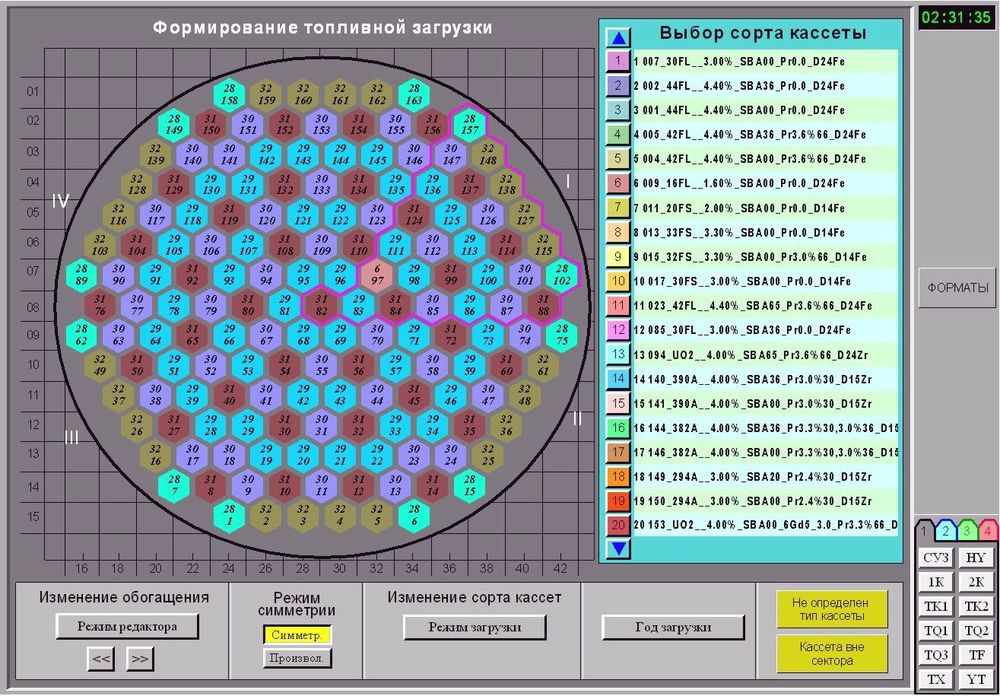

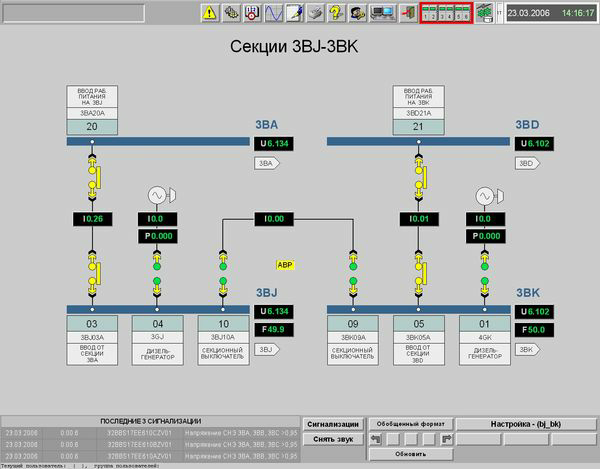

Примеры видеокадров СВБУ

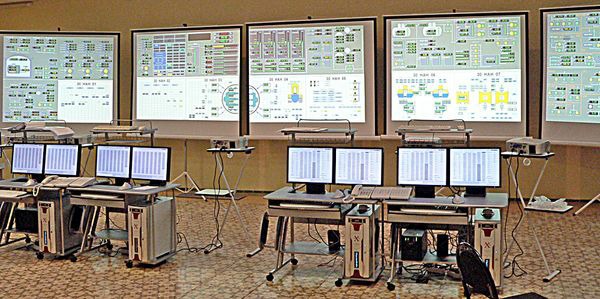

На первом этапе (2005 г.) в эксплуатацию был введен пусковой комплекс ПМТ-3, обеспечивший выработку у оперативного персонала навыков компьютерного способа управления.
В состав пускового комплекса ПМТ-3 входят:
- комплексная, всережимная модель реального времени 3-го энергоблока Калининской АЭС. Модель полностью обеспечивает сигналами блочный пульт управления (БПУ), моделируется 6055 различных датчиков и 2254 управляемых технологических элементов (двигатели, задвижки, насосы, клапаны и т.д.);
- рабочая станция инструктора;

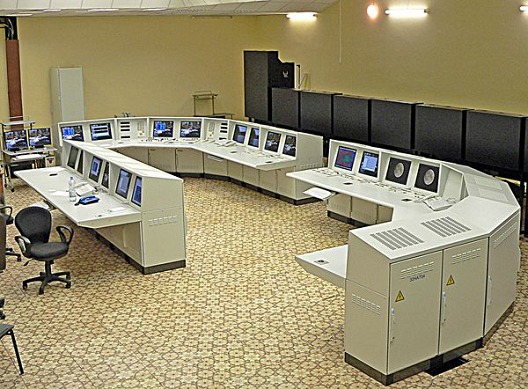

- рабочие станции обучаемых, являющиеся точными копиями рабочих мест операторов реального БПУ.
В состав комплексной модели ПМТ-3 входят:

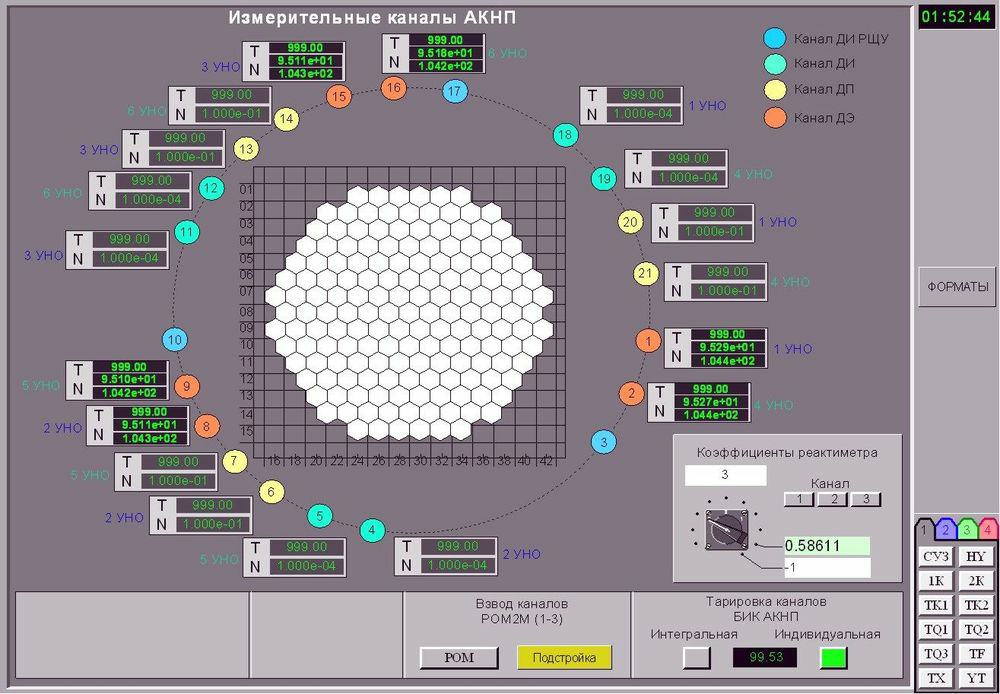

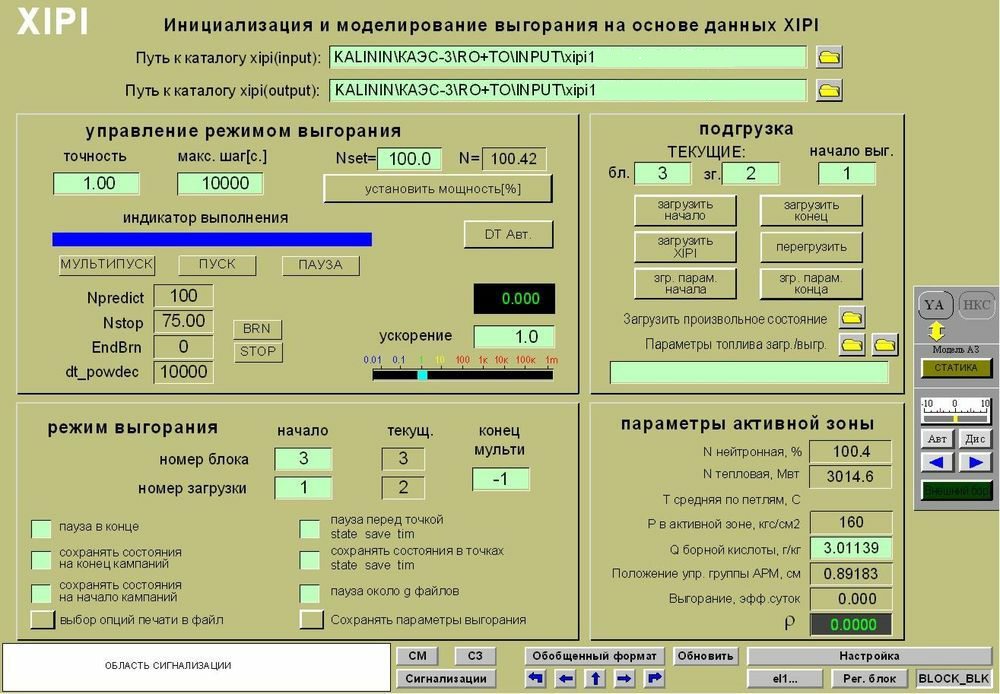

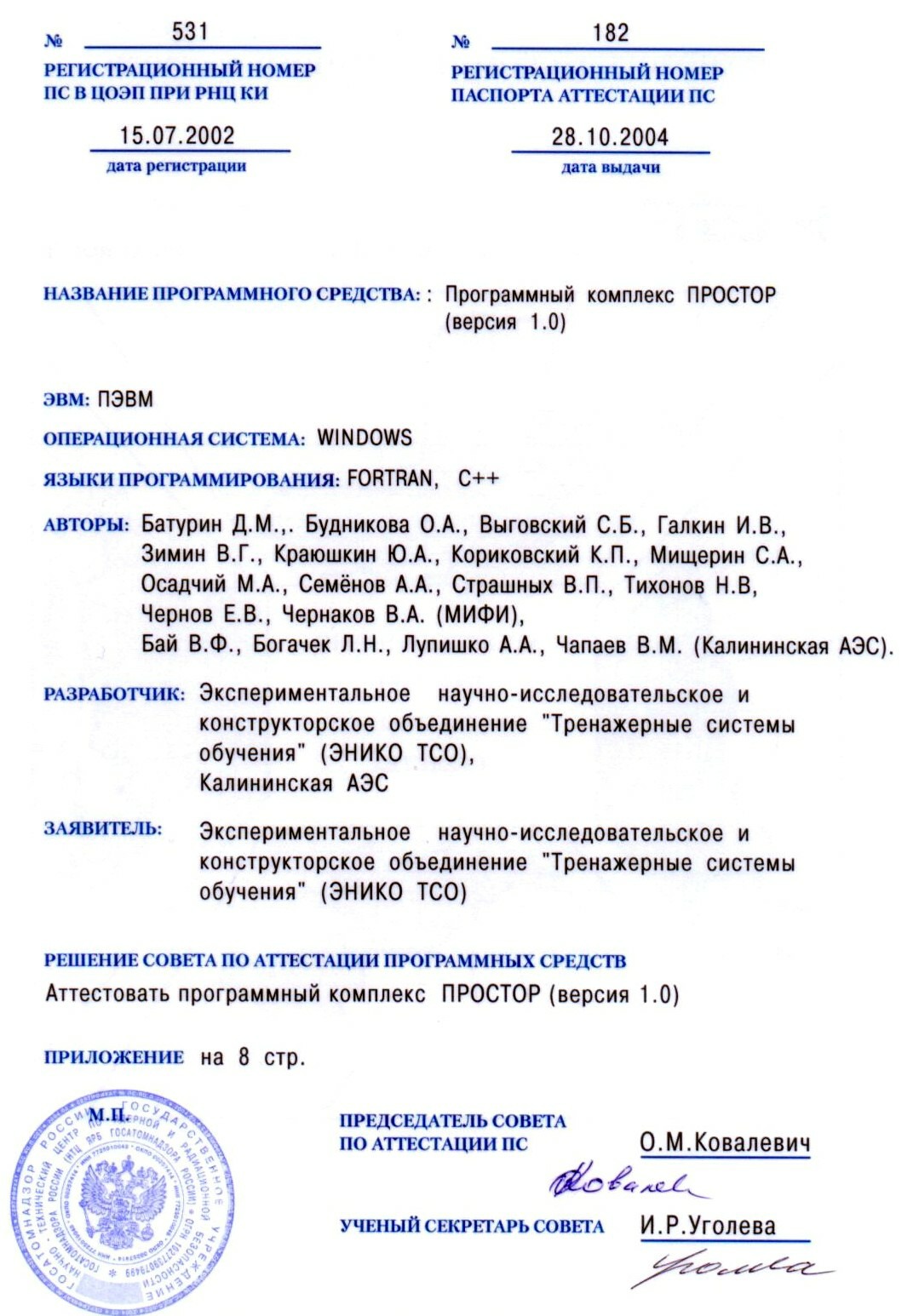

1. Трехмерная, двухгрупповая модель активной зоны, аттестованная ГАН РФ;

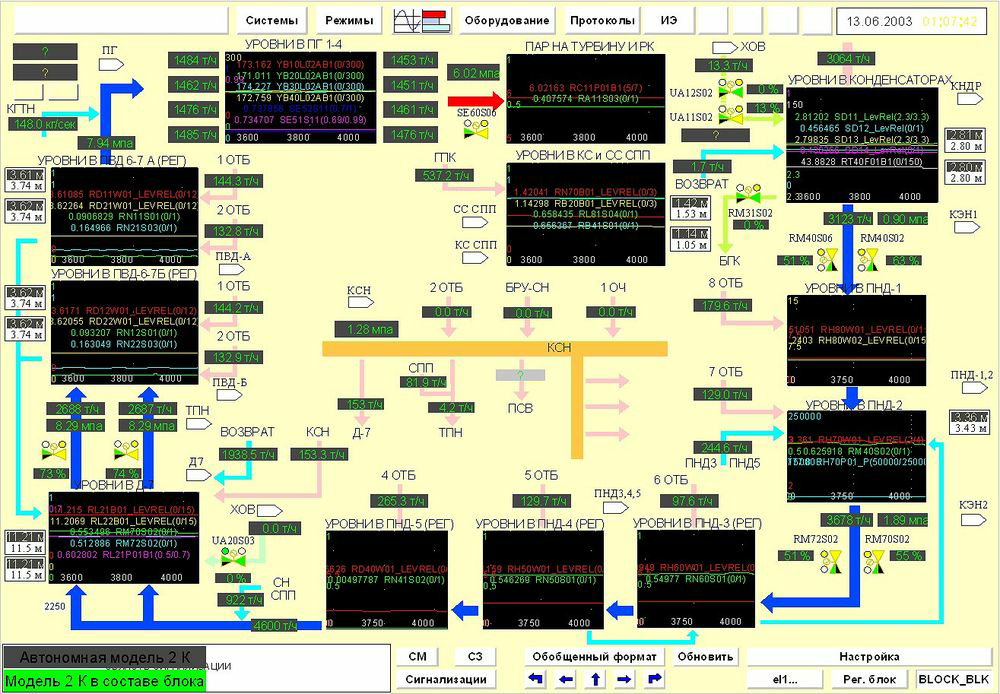

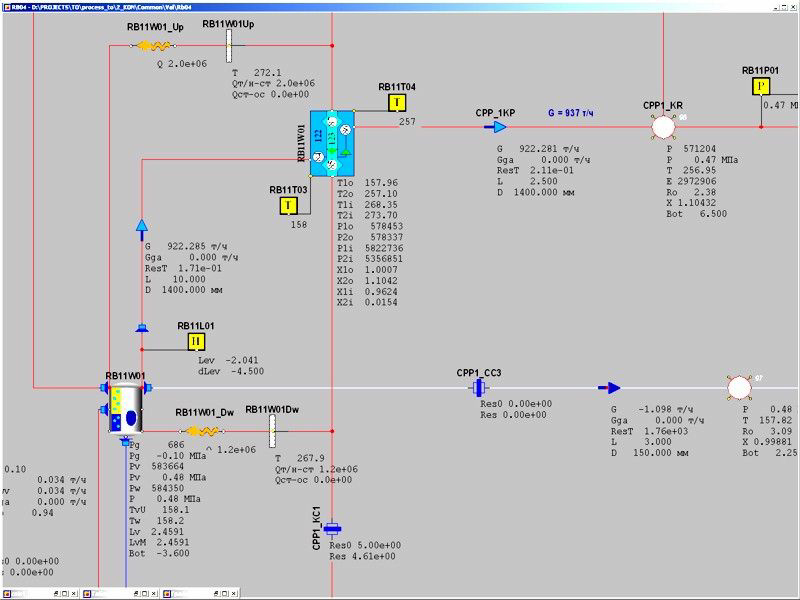

2. Модели теплогидравлических систем энергоблока, созданные с помощью САПР теплогидравлических схем, входящей в состав ЭНИКАД;

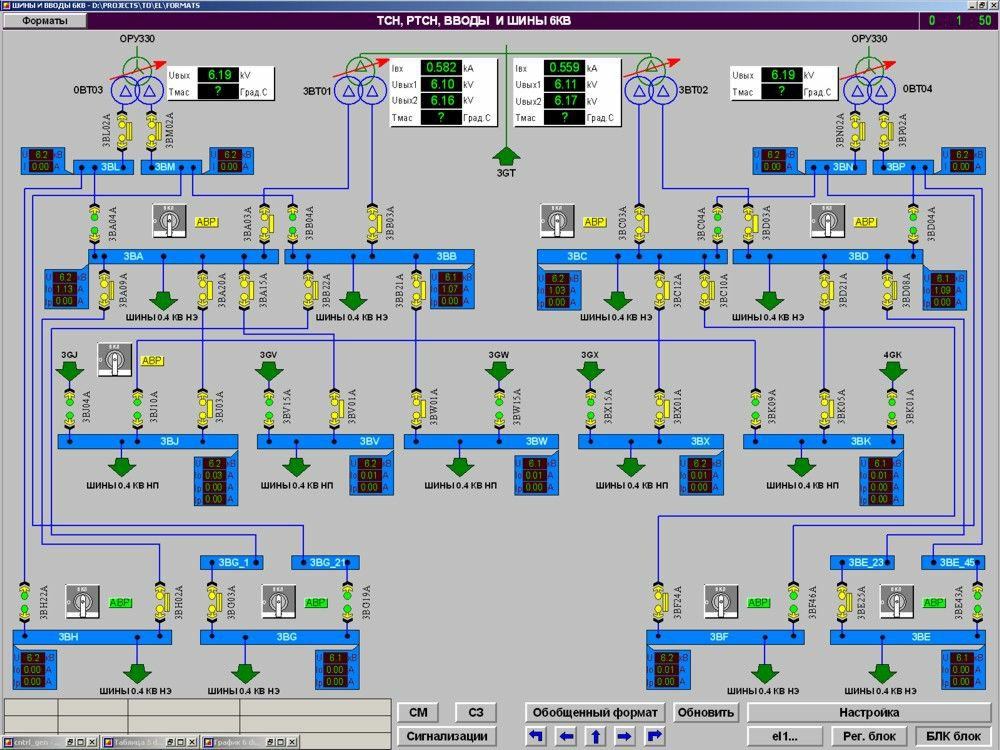

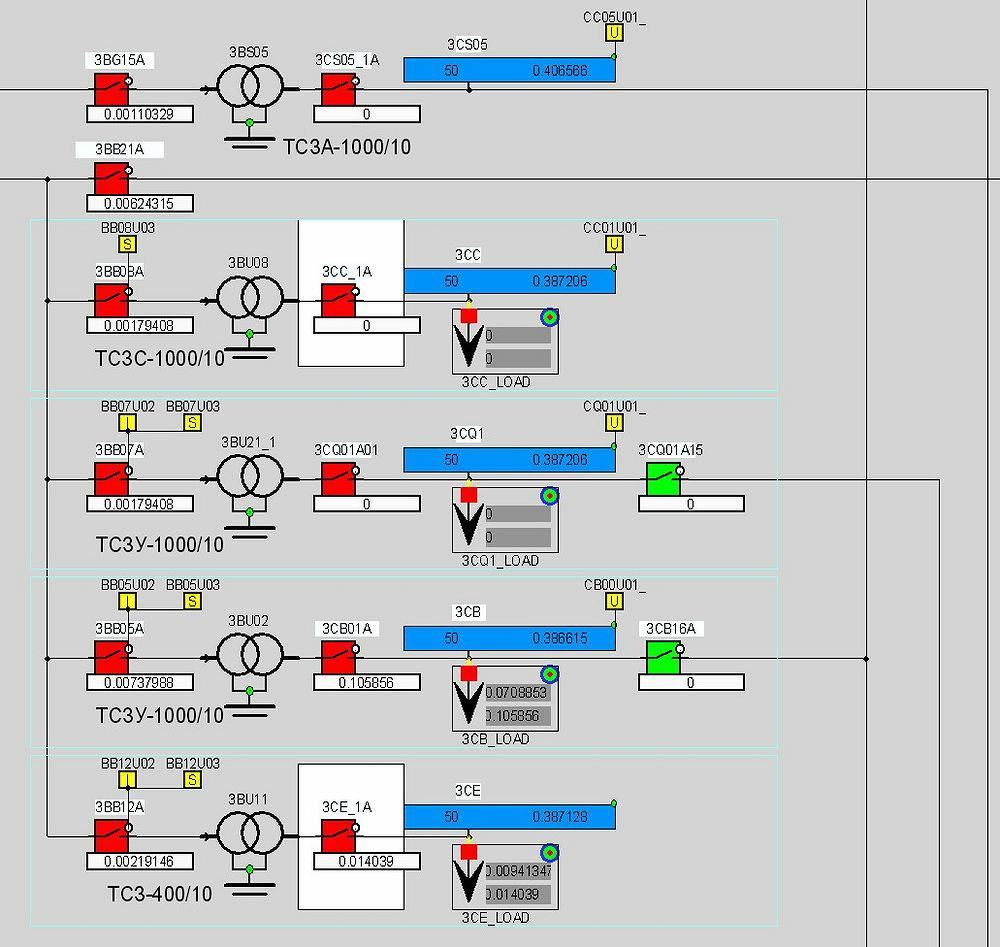

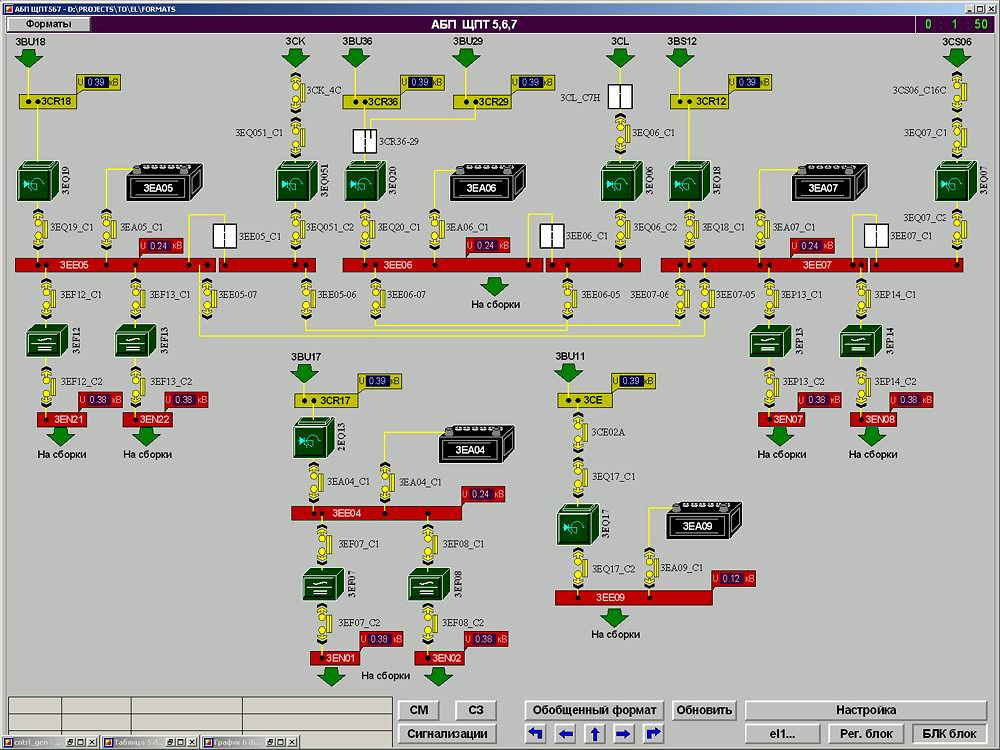

3. Модели электрических систем энергоблока, созданные с помощью САПР электрических схем, входящей в состав ЭНИКАД;
4. Модель АСУ ТП энергоблока, включающая модель нижнего уровня АСУ ТП на базе средств ТПТС и модель СВБУ на базе платформы "ПОРТАЛ".
Модель нижнего уровня АСУ ТП генерируется полностью автоматически с помощью созданного на базе ЭНИКАД комплекса программных средств для автоматизации сравнения версий, тестирования и анализа программного обеспечения средств ТПТС, который обеспечивает:
- считывание на стандартный ПК стриммерных лент со стандартной резервной копией (BACK-UP) GET-проекта;
- хранение различных версий GET-проектов на ПК;
- автоматическое сравнение версий GET-проектов с выдачей списка GET-планов, в которых имеются отличия, и визуализацией этих отличий как на самих GET-планах, так и в виде протоколов;

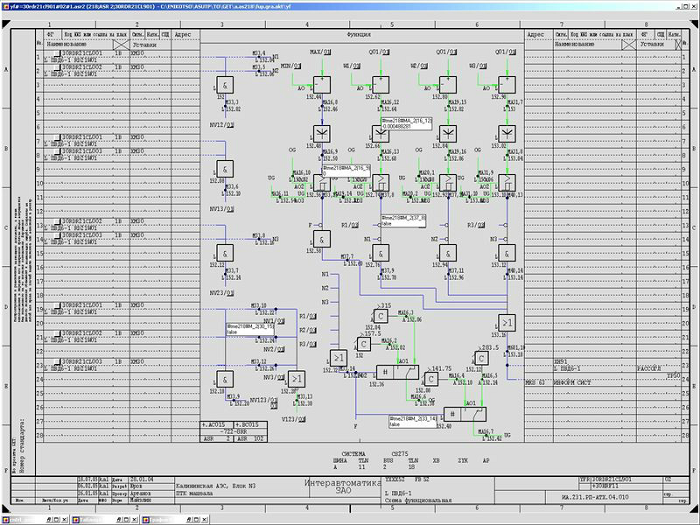

- визуализацию на экране ПК как самих GET-планов, так и всех имеющихся в них параметров и сигналов.
При этом источником сигналов, визуализируемых на GET-планах, служит модель алгоритмов, закладываемых в ТПТС, автоматически генерируемая по STEP-коду.
Модель СВБУ также генерируется полностью автоматически с помощью созданного на базе платформы ЭНИКАД программного комплекса по файлам штатных серверов реального СВБУ. При этом модель СВБУ полностью совместима с моделью нижнего уровня АСУ ТП на базе средств ТПТС. Более того, модель СВБУ (в отличие от реального СВБУ) может использоваться для выбора на отображение GET-планов, соответствующих выбранному на видеокадре СВБУ объекту управления. В результате получена возможность очень эффективного совместного анализа работы нижнего уровня АСУ ТП на базе средств ТПТС и СВБУ, чисто на программных моделях в среде ЭНИКАД, что очень важно для быстрого освоения оперативным персоналом Калининской АЭС новой цифровой АСУ ТП энергоблока.
Описанные средства разработки моделей АСУ ТП прошли жесткую проверку в ходе ПНР на 3-м энергоблоке Калининской АЭС. С их помощью в ходе ПНР постоянно генерировались модели штатных рабочих мест СВБУ, интегрированные с моделями алгоритмов в среде ТПТС, соответствующих текущим версиям проекта АСУ ТП. Полученные модели устанавливались на компьютеры специалистов, осуществлявших пуско-наладку АСУ ТП, что позволило значительно сократить сроки и повысить качество пуско-наладочных работ на 3-м энергоблоке Калининской АЭС.
