Полномасштабный тренажер блока 215 МВТ Харанорской ГРЭС АО "Интер РАО - Электрогенерация"

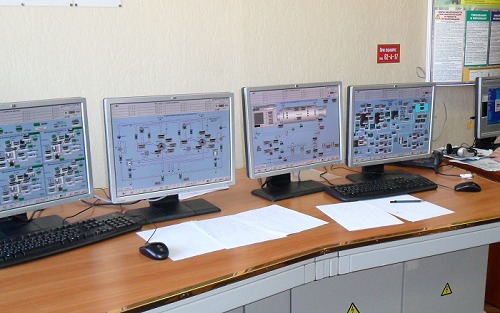

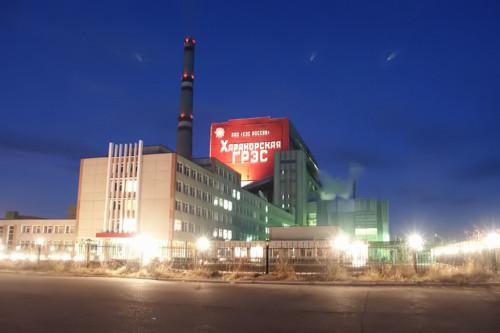

ООО "ЭНИКО ТСО" и ЗАО "Интеравтоматика" осуществили внедрение полномасштабного компьютерного тренажера для обучения персонала КТЦ и ЦТАИ при работе энергоблока в режимах пуска-останова, режимах переменной нагрузки и в аварийных режимах работы энергоблока. В качестве блока-прототипа выбран блок №2 Харанорской ГРЭС (в эксплуатации с 2001 г.).
Особенностями эксплуатации Харанорской ГРЭС являются:
- переход на другой тип угля без останова блока (используются харанорский и уртуйский бурый уголь);
- естественная циркуляция теплоносителя парового котла;
- выставление параметров вспомогательных систем блока с помощью ручной арматуры;

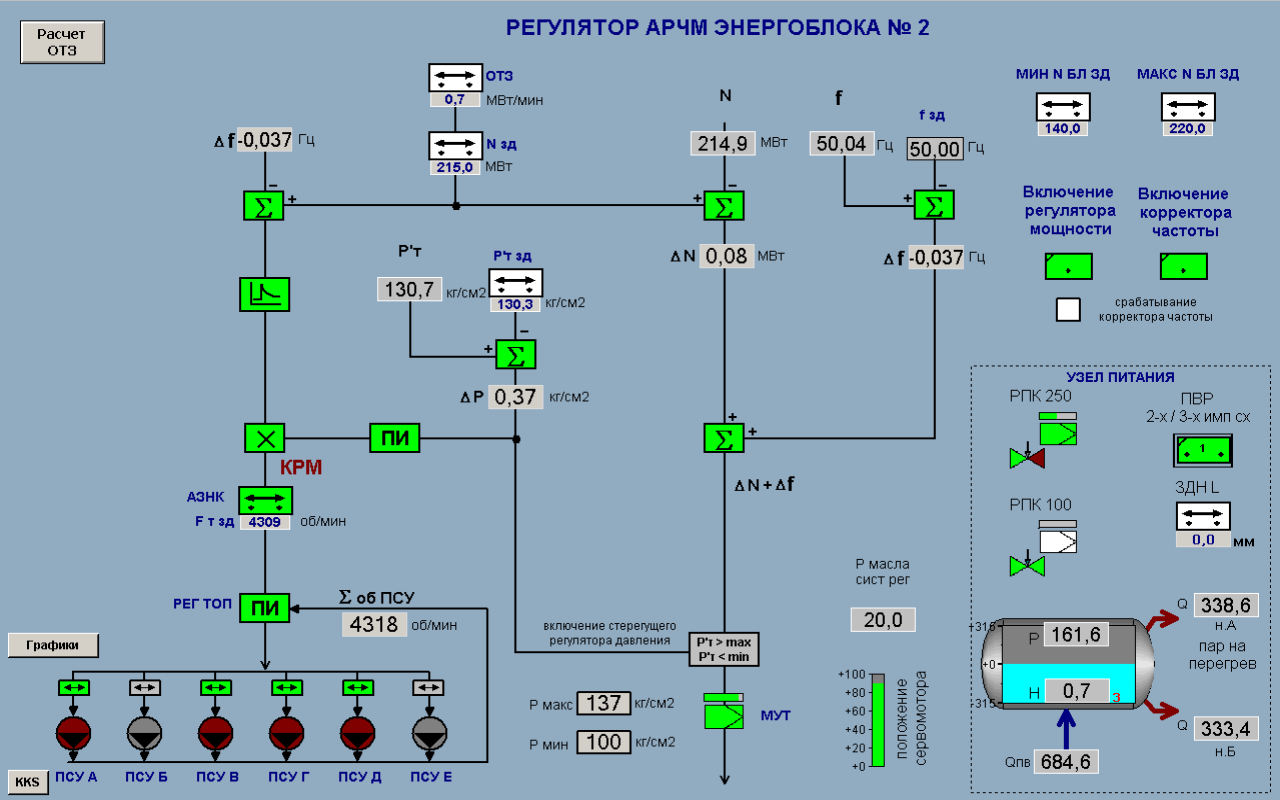

- автоматическое регулирование мощности блока в диапазоне 160 – 215 МВт;
- оптимизация эксплуатации оборудования и систем блока с целью повышения экономичности Харанорской ГРЭС.

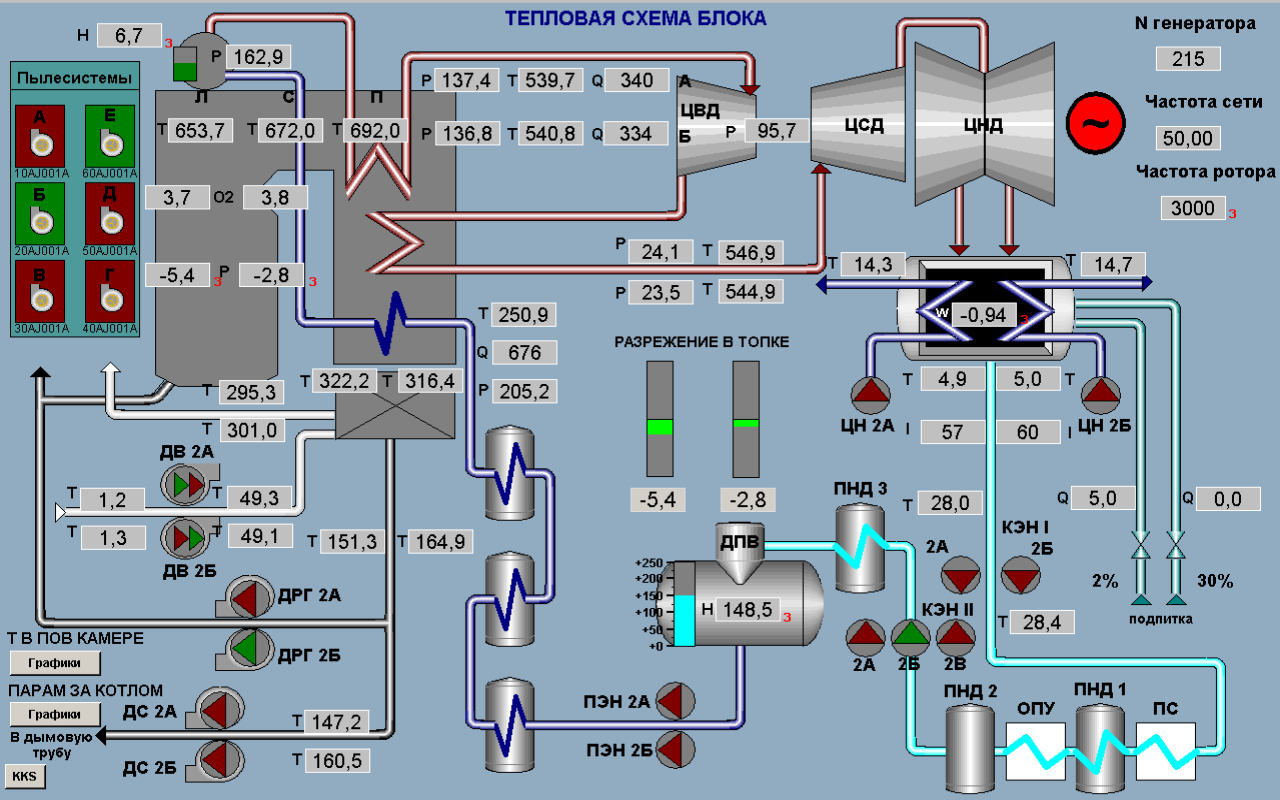

Состав моделируемого оборудования блока 215 МВт:

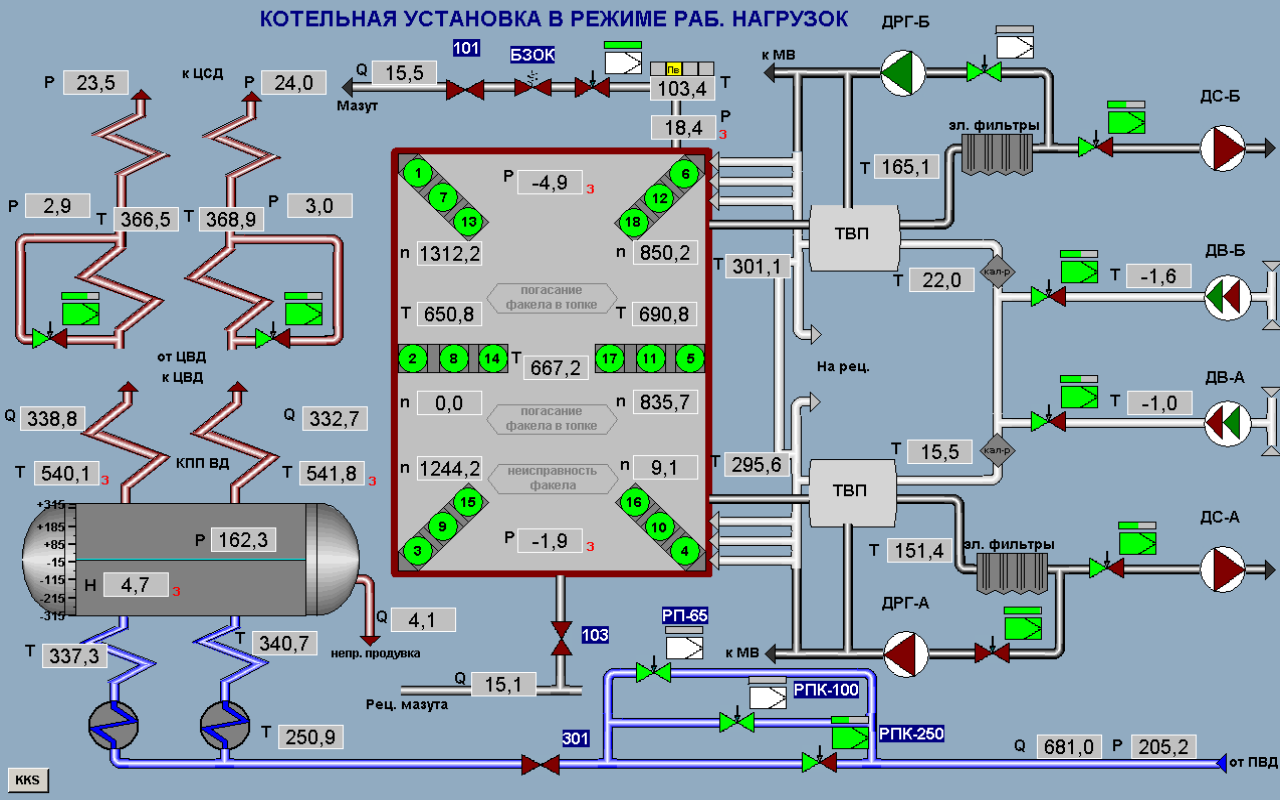

- пылеугольный паровой котел с естественной циркуляцией Еп-670-13,8-545БТ (модель ТПЕ – 216);

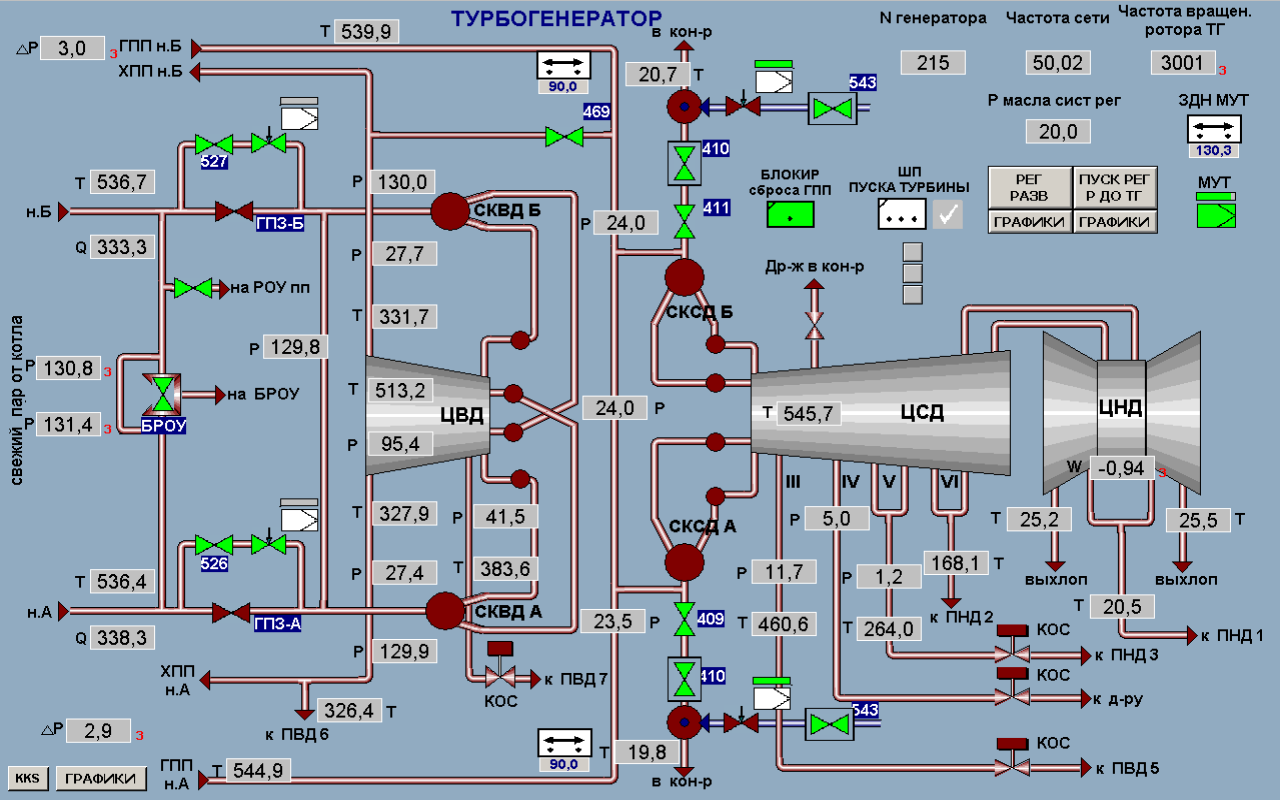

- паровая турбоустановка К-215-130 с генератором ТГВ-200-2М (ОАО СМ).

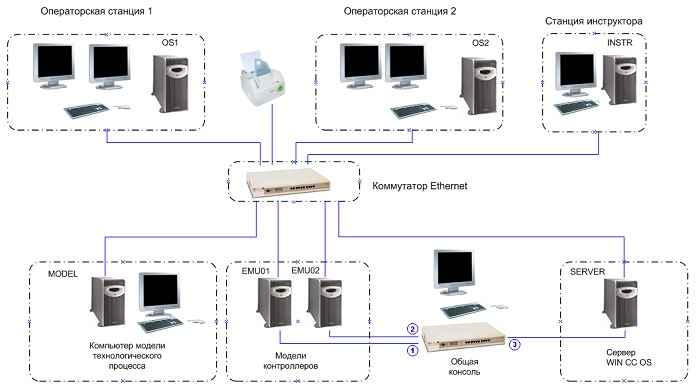

Структура полномасштабного компьютерного тренажера:
АСУ ТП энергоблока разработана и внедрена ЗАО "Интеравтоматика" на базе ПТК SIMATIC PCS7 фирмы SIEMENS.
- аналоговые сигналы - 1 067;
- дискретные сигналы - 325;
- регулирующие клапаны – 85;
- запорная арматура – 387;
- механизмы собственных нужд - 71.
Объем моделирования (3146 расчетных узлов, 4097 расчетных потоков):
- HAD, HBA - барабан и конвективная шахта котла;
- HAH – пароперегреватели высокого давления котла;
- HAJ – промежуточный пароперегреватель котла;
- HFB, HFC, HFD – пылесистемы котла;
- HFE – пылеприготовление котла;
- HFV - маслосистема мельниц-вентиляторов котла;
- HHA – топка котла;
- HJF, HJM – паромазутопроводы котла;
- HLA, HLB, HLD - воздушный тракт котла;
- HNA, HNF - тракт уходящих газов котла;
- HNC, HNV - маслостанция дымососов котла;
- LAA - деаэратор;
- LAB, LAE, LAF - узел питания и впрысков котла;
- LAC - ПЭН;
- LAD - ПВД;
- LAV - маслостанция ПЭН;
- LBA, LBB, LBC, MAN – паропроводы и БРОУ;
- LBG - пароснабжение собственных нужд блока;
- LBH - обогрев фланцев и шпилек корпуса турбины;
- LCA, LCT - схема собственного конденсата котла;
- LCB - КЭН 1-ой и 2-ой ступени;
- LCC - ПНД;
- LCL, LDM - бак низких точек;
- LCN - калориферы котла;
- LCQ - расширитель непрерывной продувки котла;
- MAA, MAB, MAC, LBQ, LBS - подвод пара и отборы на турбине, проточная часть и корпус турбины;
- MAD - мехвеличины турбогенератора;
- MAH, MAJ - вакуумная система;
- MAL - дренажи машзала, уплотнения турбины;
- MAX, MAV - маслоснабжение турбогенератора;
- MKF - охлаждение статора генератора;
- MKW - маслоснабжение уплотнений вала генератора;
- NAA, NDA, NDD - бойлерная установка;
- PAB - техническое водоснабжение;
- РАС - береговая насосная станция.
Особенностями тренажера являются:
- детальное моделирование технологических процессов, с использованием подходов и принципов инженерных расчетов;
- полное соответствие тренажера реальной АСУ ТП по верхнему (сетевой обмен, графический интерфейс и аппаратная реализация рабочих станций АСУ ТП) и нижнему (контроллерному) уровням;
- большое количество ручной арматуры, управляемой со станции инструктора для выставления параметров вспомогательных систем;
- автоматическая оценка действий обучаемых;
- использование тренажера для проведения соревнований оперативного персонала котлотурбинного цеха ГРЭС;
- возможное использование тренажера как универсального анализатора процессов на блоке;
- возможное использование тренажера для отладки существующих и вновь разрабатываемых алгоритмов АСУ ТП.

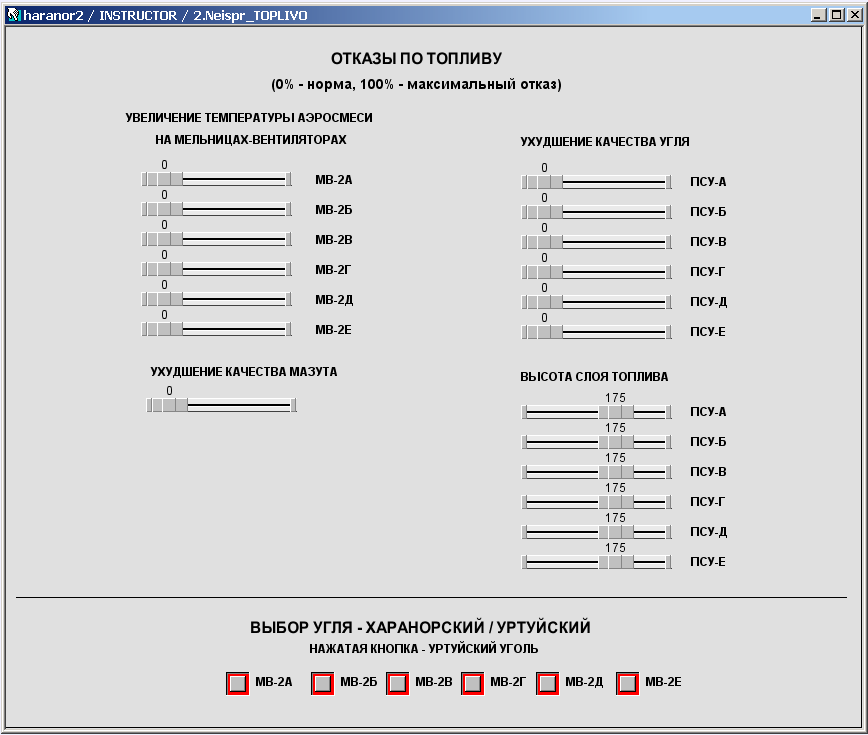

На станции инструктора предусмотрено задание отказов, приводящих к следующим аварийным ситуациям:
- повышение уровня в барабане котла до максимального;
- понижение уровня в барабане котла до минимального;
- постепенное понижение температуры острого пара;
- резкое повышение температуры аэросмеси одной из пылесистем котла;
- прекращение расхода воды через один газоохладитель;
- ухудшение качества топлива;

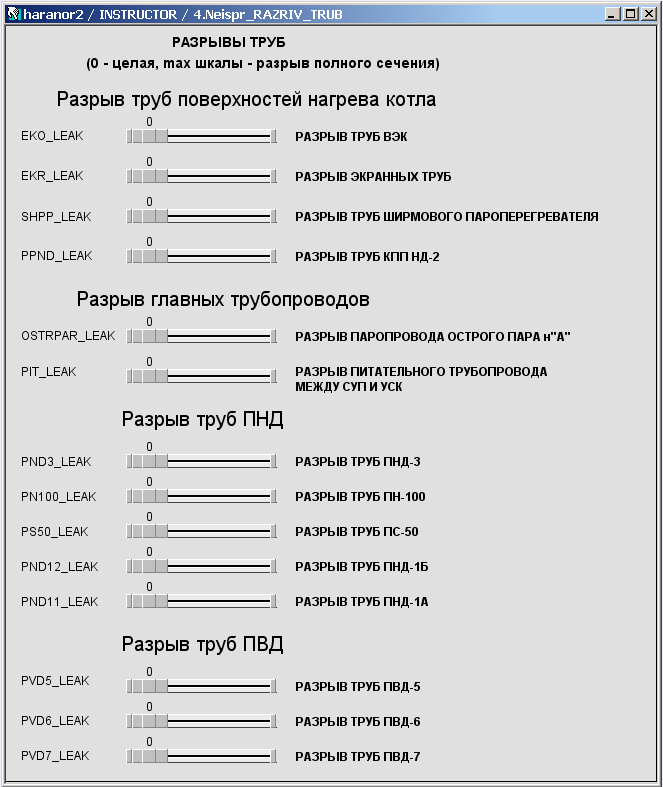

- разрыв труб водяного экономайзера котла;
- разрыв труб экранов топки котла;
- разрыв труб ширмового пароперегревателя котла;
- разрыв труб вторичного пароперегревателя котла;
- разрыв главного паропровода;
- разрыв питательного трубопровода;
- отказ в работе регулятора питания котла (закрытие, открытие);

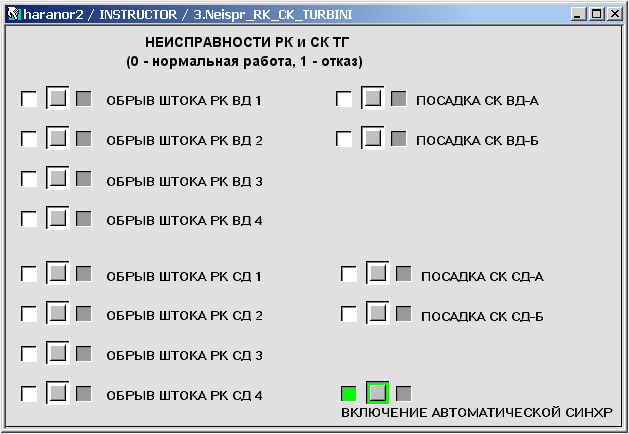

- обрыв штока регулирующих клапанов паровой турбины высокого и среднего давления;
- посадка одного стопорного клапана паровой турбины высокого и среднего давления;
- разрыв труб сальникового подогревателя ПС-50;
- разрыв труб регенеративных подогревателей низкого и высокого давления;
- забитие сопел основных эжекторов;

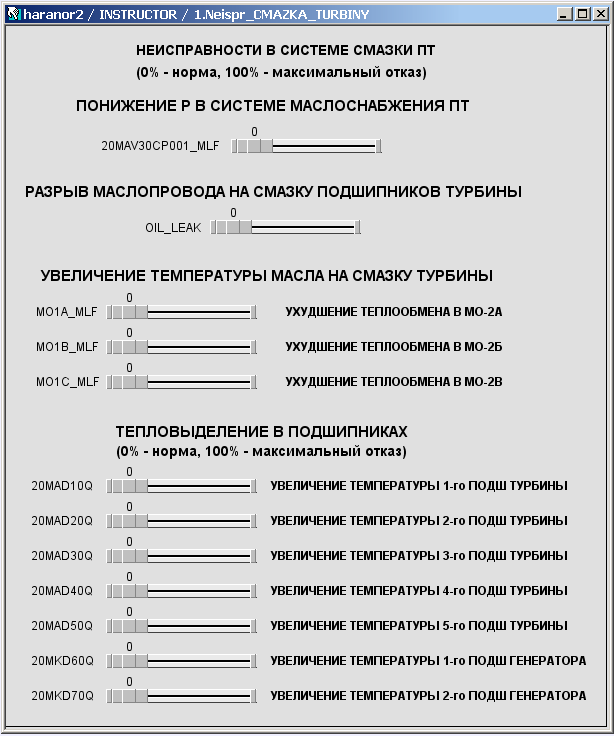

- увеличение температуры баббита подшипников турбогенератора;
- увеличение температуры масла на смазку турбины;
- понижение давления в системе маслоснабжения турбогенератора;
- изменение частоты на повышение и понижение на любую заданную величину инструктором в пределах ±10Гц.
