Многофункциональный анализатор режимов реакторного отделения 3-го энергоблока Калининской АЭС
Многофункциональный анализатор (МФА) режимов реакторного отделения 3-го энергоблока Калининской АЭС предназначен для использования его в отделе ядерной безопасности, кризисном центре АЭС, в качестве учебного тренажера в УТП АЭС. По своим функциональным возможностям он аналогичен МФА РО 2-го энергоблока КАЭС.
В МФА моделируются следующие технологические системы энергоблока ВВЭР-1000:
- главный циркуляционный контур (ГЦК);
- активная зона;
- система компенсации давления;
- система аварийного охлаждения активной зоны (САОЗ);
- система аварийного ввода бора (среднего и высокого давления);
- система аварийного парогазоудаления;
- система аварийной питательной воды;
- система подпитки-продувки 1 контура;
- система промежуточного контура ГЦН;
- система организованных протечек;
- система борного концентрата;
- система управления и защиты (СУЗ) реактора;
- система внутриреакторного контроля за нейтронными полями (КНИ) и система термоконтроля (ТК);
- система внереакторного контроля (АКНП) во всех режимных диапазонах;
- автоматика релейной защиты энергоблока.
МФА позволяет моделировать нормальные условия эксплуатации технологического оборудования систем 1-го и 2-го контура, нарушение нормальных условий эксплуатации, а также аварийные ситуации, связанные со срабатыванием защит и блокировок систем 1-го и 2-го контура и различными отказами технологического оборудования.

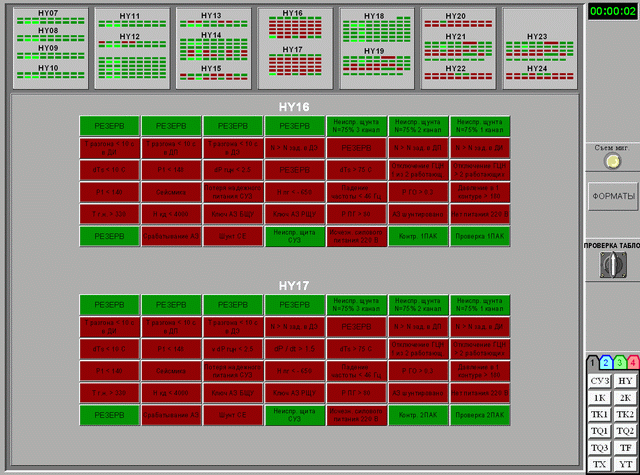

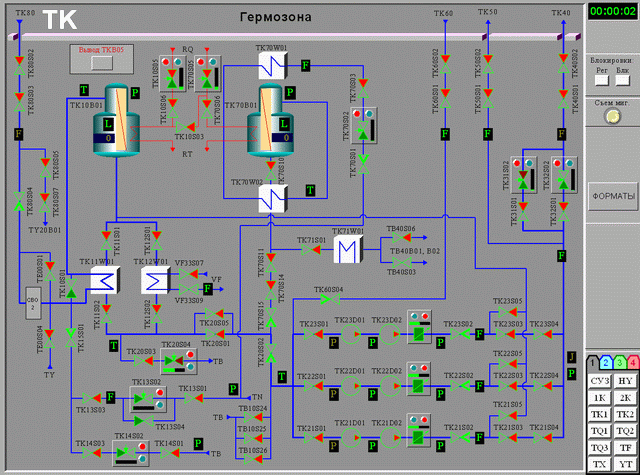

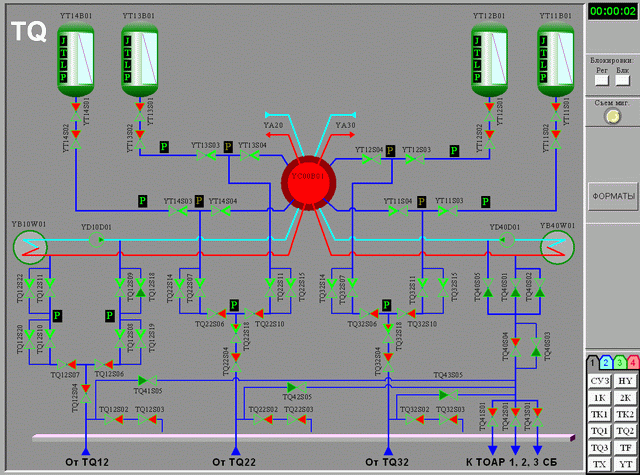

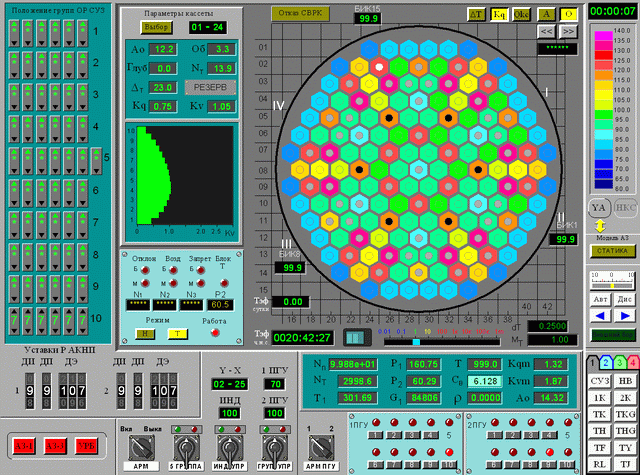

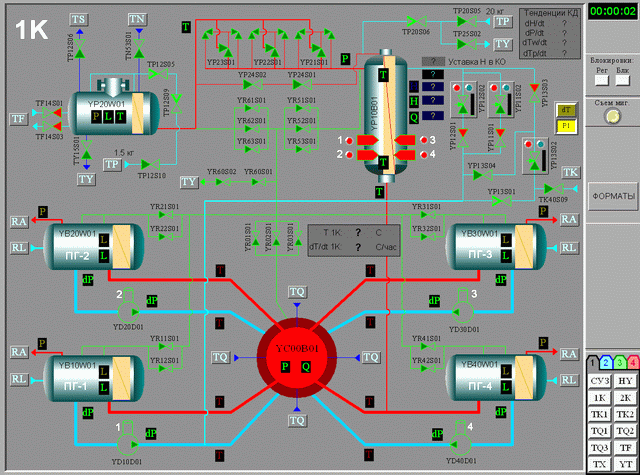

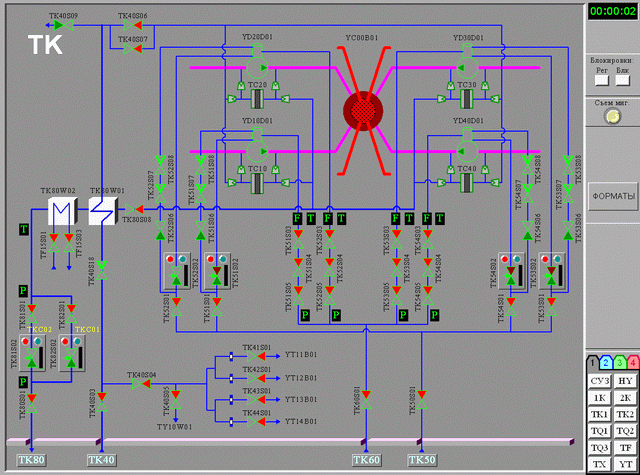

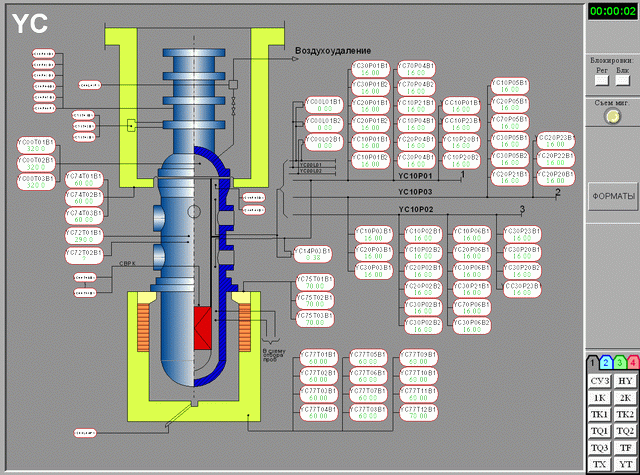

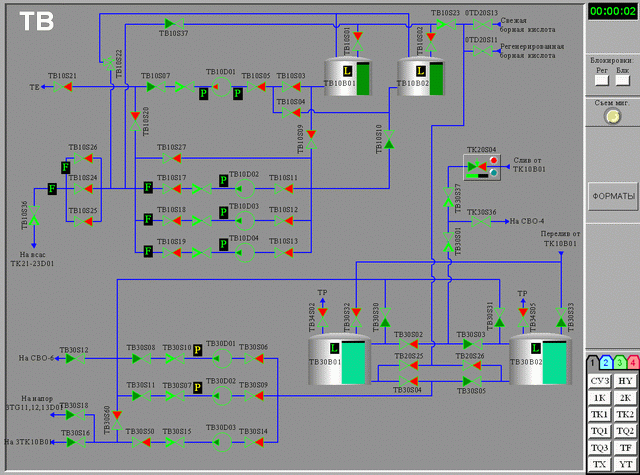

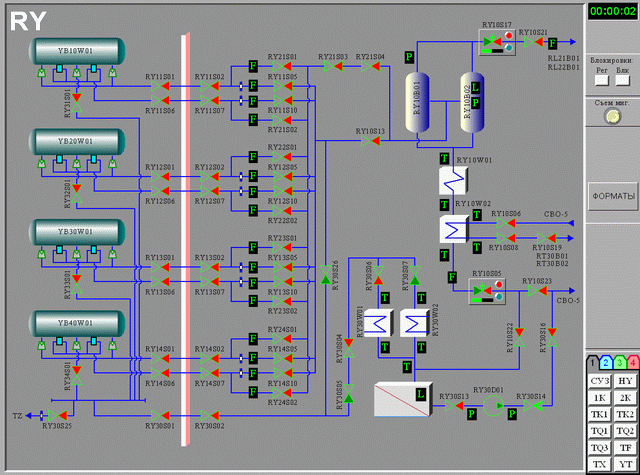

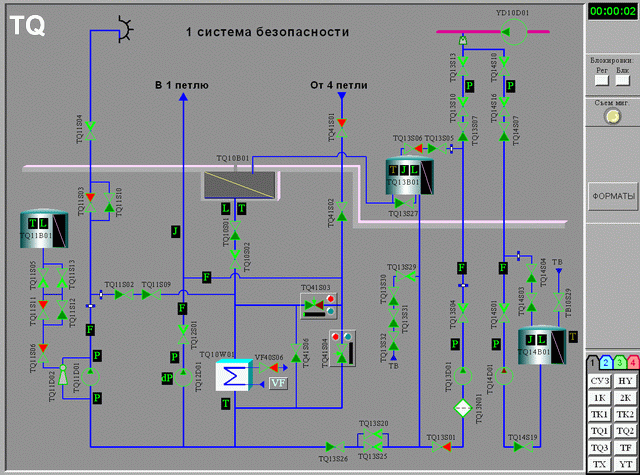

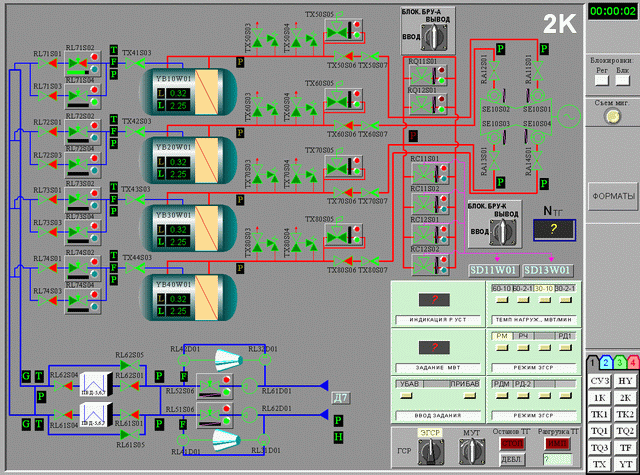

Примеры экранных форматов
