Система визуализации и анализа переходных процессов "ДРЕГ"
В 2002 году программа, разработанная первоначально для MS DOS, переведена под ОС Windows. Она предназначена для просмотра технического состояния АЭС с помощью таблиц, графиков и форматов технологических систем.Основными целями создания и внедрения продукта являются:
- оптимизация процесса восприятия состояния оборудования АЭС на базе визуального наблюдения форматов технологических систем на экране монитора персонального компьютера;
- контроль за лимитирующими параметрами станции путем формирования уставок;
- облегчение анализа изменений в режимах работы технологических систем путем сравнения текущего состояния с любым из известных пользователю;
- доступ к информационной базе данных из любой рабочей станции, подключенной к локальной вычислительной сети (ЛВС) АЭС;
- анализ поведения контролируемых параметров за интересующий временной интервал в табличной и графической форме;
- создание отчетов на магнитных носителях и печатающих устройствах в требуемых формах;
- создание условий параллельного восприятия информации по состоянию технологической системы всеми заинтересованными пользователями с целью оперативного принятия решений;
- поддержка персонала при анализах причин ухудшения режимов путем предоставления точной хронологии изменения дискретных и аналоговых параметров и возможности их наглядного совмещения;
- использование текущего (или любого фиксированного) состояния в качестве исходного в моделях технологических процессов в целях более глубокого предварительного осмысления предстоящих переключений и профилактики ошибок персонала;
- использование параметров текущих состояний в качестве входных данных экспертной системы.
Источниками информации являются:
- сигналы изменения дискретных параметров штатной системы централизованного контроля (СЦК), поступающие в ЛВС;
- сигналы аналоговых параметров СЦК, поступающие в ЛВС;
- сигналы изменения дискретных параметров, вносимые пользователем;
- сигналы аналоговых параметров, вносимые пользователем.

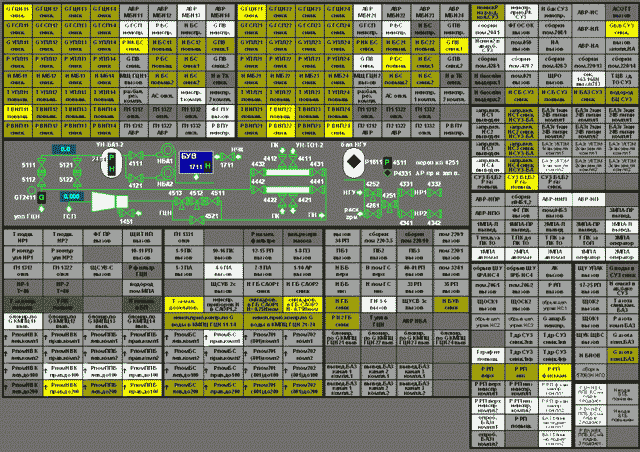

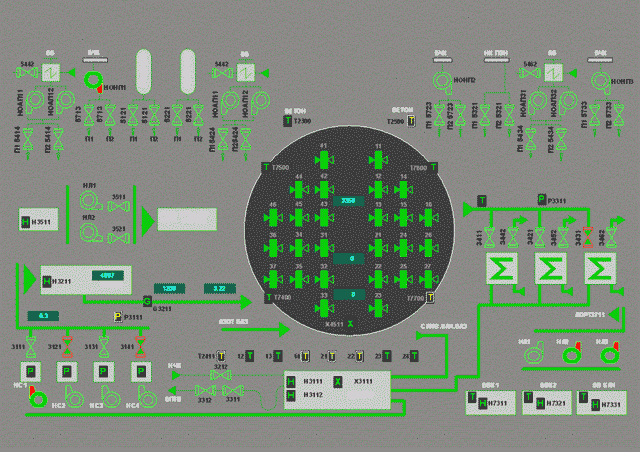

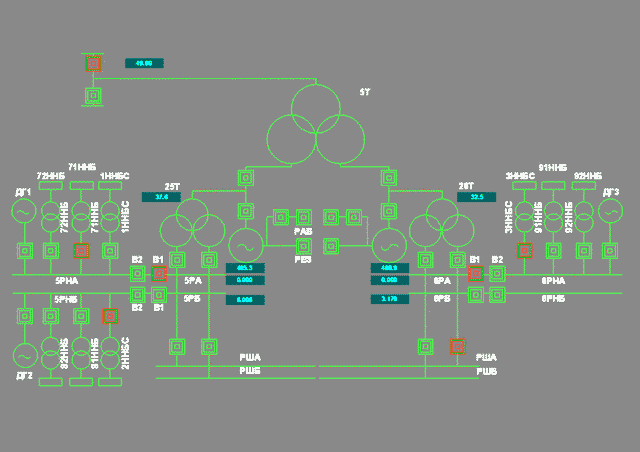

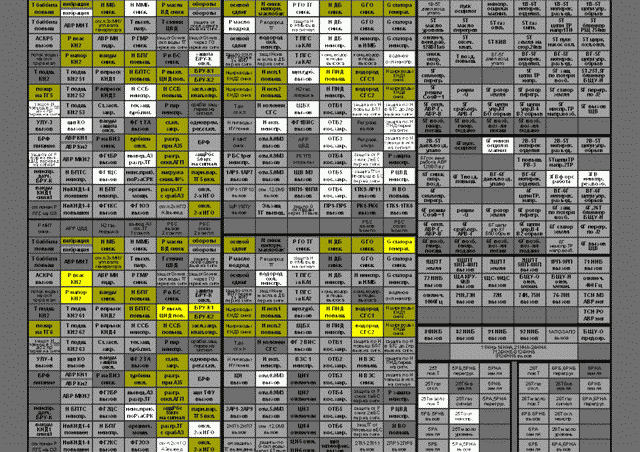

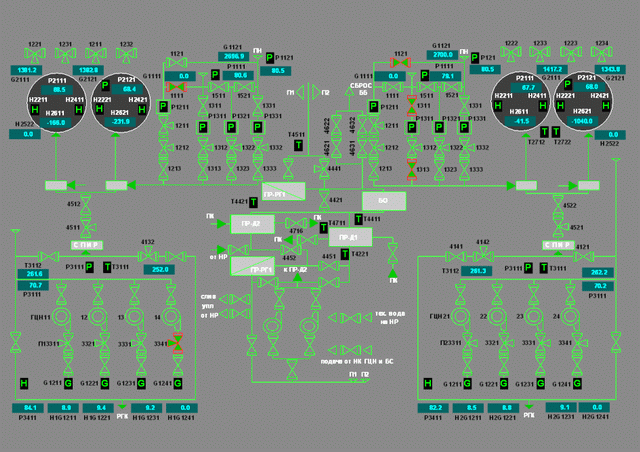

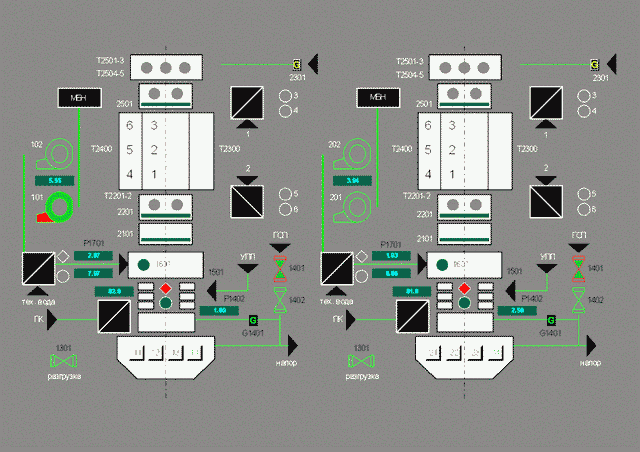

Примеры экранных форматов
